У хоть какого, кто хотя бы ставил забор на столбиках, появлялся вопрос: как сделать бетономешалку своими руками? Уж больно хлопотливое и мучительное это дело – лопатить раствор в ведре либо корыте. А если необходимо сформировать стяжку пола, то руками и совсем не получится: «сухой», очень вязкий раствор начнет схватываться, до того как его «наколотишь» до подходящей однородности. Брать же заводскую, в особенности если строишь нерегулярно – затратно, техника не из дешевеньких. Аренда тоже обойдется много: бетонные работы часок-другой не длятся, и необходимо давать залог в размере полной цены новейшей.Как сделать бетономешалку

Меж тем самодельная бетономешалка – не бог известие что за устройство, и для маленьких работ, включая заливку фундамента дачного домика, ее полностью можно сделать без помощи других. Издержки времени с лихвой окупятся ускорением замесов и увеличением свойства работы в целом: последующая порция готового бетона успеет приготовиться и будет залита до этого, чем в предшествующей произойдут необратимые конфигурации, снижающие крепкость монолита.

А почему нельзя дрелью?

Практически каждый хотя бы раз лицезрел, как замешивают раствор в ведре дрелью с насадкой-миксером. Казалось бы, вот оно – решение! Притянул дрель с миксером хомутом к кронштейну, и – знай, меняй ведро за ведром.

Во-1-х, дрель не рассчитана на долгосрочную работу и в таком режиме длительно не протянет. Но не это главное препятствие. Хоть какой, кто замешивал раствор схожим образом, знает: инструмент при замешивании необходимо водить туда-сюда и по кругу. По другому, вываливая раствор, узреешь комки песка, а это недопустимый брак. Потому механическое принудительное замешивание в недвижной бадье не применяется и в промышленных критериях – механизм перемещения миксера выходит сложным, дорогим и ненадежным.

Как работают бетономешалки

Раз уж пошла речь о методах замешивания, не мешает разобраться, как вообщем работает бетономешалка. И для полного осознания предстоящего тоже полезно будет.

В главном употребляются четыре метода замешивания цементно-песчаного строительного раствора:

  1. гравитационный;
  2. принудительный механический;
  3. принудительный вибрационный;
  4. комбинированный гравитационно-механический.Как сделать бетономешалку

При гравитационном замешивании емкость с компонентами раствора переваливается, раствор плюхается сам на себя и при всем этом перемешивается. Огромного объема так не замесишь, качество готового бетона выходит только удовлетворительное, потому в индустрии таковой метод не применяется. Но себе можно стремительно и просто сделать полностью благопристойную гравитационную бетономешалку, см. дальше.

При вибрационном замешивании бадья остается недвижной, а миксер-замешиватель возбуждает в массе начальной консистенции волны сжатия, прекрасно перемешивающие и уплотняющие раствор. Недочет метода – огромные затраты энергии: на 20 л раствора нужен привод замешивателя-вибратора в 1,3 кВт. Но качество бетона выходит исключительное, потому виброзамес применяется для особо ответственных конструкций: плотин ГЭС и т.п. В таком случае ради экономии энергии за ранее замешанный раствор заливают в опалубку и уже на месте «доводят» вибраторами. Но маленькую вибромешалку можно сделать и самому, дальше будет сказано и об этом.

Принудительное механическое замешивание в чистом виде не применяется; почему – сказано выше. В подавляющем большинстве случаев механическое замешивание совмещают с гравитационным: в горизонтальной либо наклонной бадье крутится миксер, либо крутится сама бадья с выступами снутри. Подобного рода бетономешалку полностью может быть сделать без помощи других, при этом еще резвее и проще, чем кажется на 1-ый взор. Чертежи, если необходимо – к вашим услугам по ссылке, а тут мы разглядим механизмы работы и особенности разных конструкций.

Проще не бывает

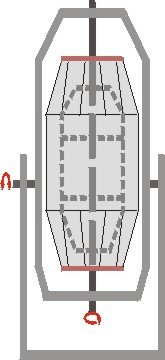

Посмотрите на набросок. Это и есть простая гравитационная бетономешалка. В ней можно замешивать даже сухой раствор на стяжку: Как сделать бетономешалкутруба-ось будет рассекать раствор при переваливании, так что в этой машине имеет место и некое принудительное замешивание. И штукенцию сию можно еще больше упростить и удешевить до того, что мастер-любитель средней руки, обладающий азами сварочных работ, сумеет сделать такую практически часа за полтора-два.

Дырявить достаточно дорогой молочный бидон нет надобности: подойдет и прохудившаяся выварка. Свищ либо трещинку завариваем, а крышку фиксируем так: в ручку крышки продеваем обрезок трубы либо просто палку и туго-натуго притягиваем к ручкам бадьи веревкой либо толстым резиновым шнуром; пойдет рваный для крепления грузов к верхнему багажнику автомобиля.

Точеные цапфы для крепления бадьи к оси тоже не необходимы: выварку просто привариваем, а для алюминия привариваем к оси пару подходящих кусков металла – прута, полосы 6-8 мм шириной, и крепим к ним бадью болтами. А без муфт из кусков трубы, не говоря уже о подшипниковых, можно совсем обойтись: в стойках станины вырезаем сваркой U-образные углубления, ось в их будет просто лежать. Крутиться будет со скрипом и дерганьем, но замесит исправно.

Недочет у схожей мешалки один: крутить тяжеловато, и замес продолжается от 5 до 15 мин. зависимо от вязкости раствора. Но производительность труда по сопоставлению с ведром и лопатой увеличивается более чем в три раза, и качество бетона для самостоятельной стройки такая вот обычная ручная бетономешалка дает полностью применимое.

Принудительный замес: детали и узлы

Описанная выше конструкция позволяет довольно стремительно и с применимым качеством залить фундамент под дачный домик либо сарайчик. Если же вы затеваете строительство покапитальнее, вам будет нужно принудительная бетономешалка. Они также доступны для самостоятельного производства, есть конструкции поординарнее и посложнее. Разглядим для начала отдельные узлы.Как сделать бетономешалку

Бадья

Цилиндрическая бадья для механической либо комбинированной мешалки – это, вообщем говоря, нехорошо. Раствор в углах не перемешается как надо, либо придется очень длительно крутить, натуживаясь либо расходуя электроэнергию. Исключение – бетономешалка с вращающейся горизонтальной бадьей и гребенчатыми миксерами, описанная ниже.

Бадью из бочки, самую доступную, следует хоть малость скруглить: надрезать сваркой и переварить в «яйцо» либо «грушу», как показано на рисунке. Для маленьких порций раствора хорошая бадья выходит из 2-ух тазиков; покрытых цинком либо эмалированных – все равно. Если мешалка применяется от варианта к случаю, пойдут и пластмассовые, скрепленные по ободу изогнутой корытцем железной лентой, стянутой болтом. Днище 1-го из тазиков вырезается, и такая бадья может быть только наклоняемой: боковой выгруз устроить нереально.

Горловину наклоняемой бадьи с верхним выгрузом нужно в любом случае подкрепить поперечной планкой; лучше – 2-мя, вваренными накрест.

Привод

  • Маховик от авто мотора, подойдет старенькый от хоть какой легковушки.
  • Шестерня-бендинг (которой стартер подключается к маховику) оттуда же.
  • Ступица колеса от такого же автомобиля.

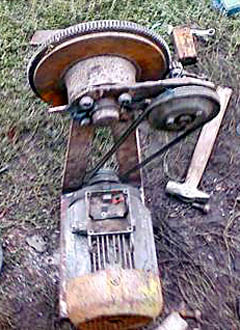

Как смотрится таковой привод в сборе, видно на рисунке справа. Ось, на которой крутится маховик и бадья совместно с ним, коренным Как сделать бетономешалкуконцом заходит в муфту с шарикоподшипником качения №208, находящуюся снутри ступицы.

Это один вариант; 2-ой – приварить ступицу к маховику, а к ступице болтами прикрепить за днище бадью. В таком случае подшипниковая муфта крепится к маховику, и нужна 2-ая муфта на подкреплении горловины бадьи. На подшипник верхней муфты при наклоняемой бадье с верхним выгрузом всегда будет попадать раствор, потому такое решение оправдано только при горизонтальной бадье с боковым выгрузом и глухими днищами.

Если найдется механический редуктор с необходимым передаточным отношением, отлично – довольно подсоединить его к оси. Для наклонной бадьи лучше прямой редуктор; для горизонтальной – угловой, но здесь уж дело мастера опасается, смотрите сами, как вам удобнее будет.

Скорость вращения бадьи – 30-50 об/мин. При большей скорости раствор начнет разбрызгиваться, а при наименьшей плохо перемешается. Для обеспечения подходящей скорости зубчатую передачу по мере надобности дополняют ременной, как показано на том же рисунке.

Мощность мотора берут из расчета 20 Вт/л для наклонной вращающейся бадьи, 15 Вт/л для горизонтальной вращающейся и 12 Вт/л для недвижной бадьи и миксера, вращающегося на оси. Обозначенная мощность – малая; большая, очевидно, не повредит. Объем относится к объему раствора обыкновенной вязкости, а не всему объему бадьи. Другими словами, если у вас есть движок на 1,2 кВт, то в бадью из 200 л бочки можно будет загружать всего 60 л раствора обыденного, и 45 л сухого на стяжку. Потому при выборе посудины для бадьи за объемом гнаться не следует, необходимо до этого обусловиться с мотором и идти от него.

Миксер

Конструкция миксера для самодельной мешалки особенного значения не имеет. Его конструкция принципиальна для промышленных мешалок огромного объема. А вот размещение имеет значение.

В самодельных мешалках, в особенности с бадьей из бочки, миксер лучше приваривать к оси: знакопеременные нагрузки на тонкостенный сосуд не пойдут на пользу его долговечности. Исключение – во всем, не считая трудности производства, хороший гребенчатый миксер.

Конструкции самодельных бетономешалок

Обычная механическая

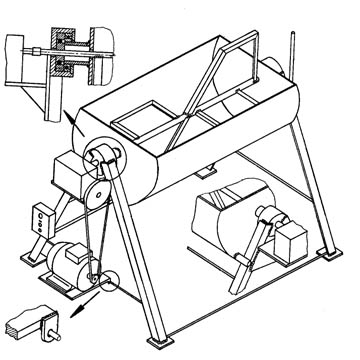

Обычная бетономешалка с принудительным механическим смешиванием показана на рисунке. Ее достоинство по сопоставлению и описанной чуть повыше – больший объем. Привод не непременно электронный; он может быть и ручным. Выгруз – боковой наклоном бадьи.Как сделать бетономешалку

Главный недочет общий для мешалок с цилиндрической бадьей: неважное смешивание по углам. 2-ой недочет – разбрызгивание раствора при оборотах более 35/мин. Его можно убрать, наварив после сборки миксера обрезанную часть бочки на место и прорезав в ней лючок.

Длительность замешивания обыденного раствора – 5 мин; сухого – 12 мин.

Видео: горизонтальная растворомешалка из бочки

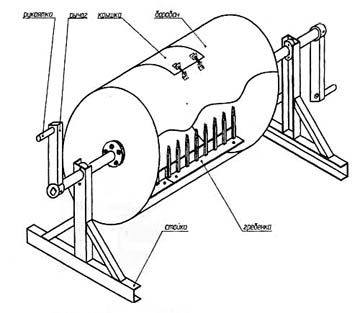

Комбинированная горизонтальная с гребенками

Эта мешалка также может быть и ручной, и электронной. Плюсов два, и очень существенных: высочайшая однородность и, соответственно, качество бетона и быстрота замеса. Такая бетономешалка своими руками из бочки дает бетон отменного свойства, не уступающий наилучшим фабричным образчикам, а скорость замеса определяется не временем, а количеством оборотов: 3-4 раза провернул, и раствор готов.Как сделать бетономешалку

Недочет один: сложность конструкции. Даже ручная состоит из нескольких 10-ов наименований деталей. Наименований, не штук. Особенного внимания при изготовлении просит выгрузочный лючок: карточные петли, шпингалеты и уплотнение для него должны быть очень крепкими и надежными. Но для случаев, когда требуется выполнить значимый объем работ в ограниченные сроки в местах, не обеспеченных электропитанием, это, пожалуй, неподменный вариант. Бетономешалки такового типа выпускаются индустрией.

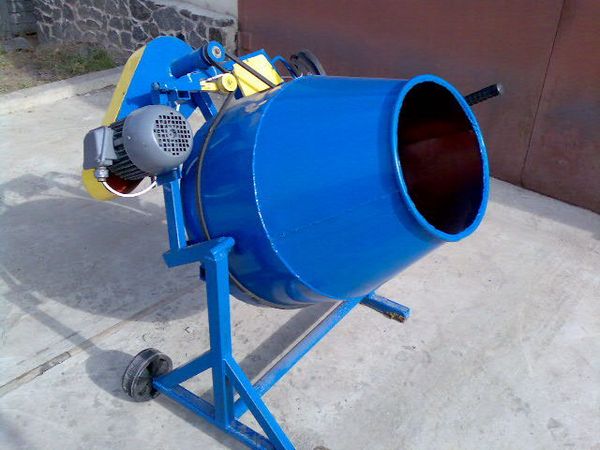

«Настоящая электрическая»

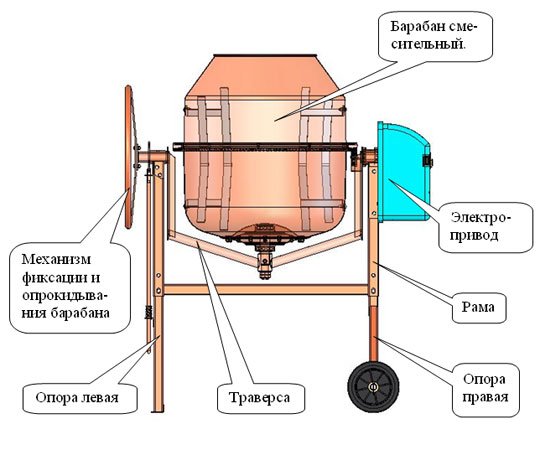

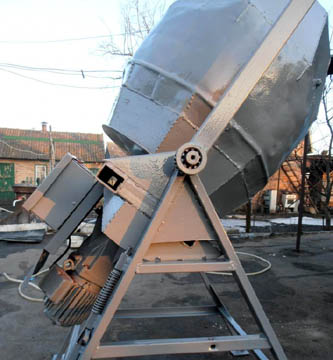

Электронная бетономешалка самой всераспространенной конструкции, которую в большинстве случаев копируют самодеятельные мастера, особенных пояснений не просит. Схема ее представлена на рисунке. Различающихся в деталях конструкций описано огромное количество, и подробные чертежи также просто доступны, потому дадим только отдельные пояснения:

  • Днище и горловину бадьи нужно укрепить приваренными накрест планками.
  • Бадью лучше делать вращающейся заодно с осью: это усложняет конструкцию рамы, но устраняет от необходимости уплотнения вала в днище бадьи, отчего самодельные мешалки в большинстве случаев и служат недолго.
  • Наилучший миксер для таковой мешалки – рамного типа, приваренный к оси.Как сделать бетономешалку

Видео: самодельная «элеткромешалка» на 180 л.

Вибрационная

Многие домашние мастера, имеющие перфоратор на 1-1,3 кВт с ручным принудительным (не требующим прижатия рабочего органа к Как сделать бетономешалкустенке) включением ударного механизма, пробовали делать вибрационные бетономешалки, но в большинстве случаев конструкция оказывалась неудачной.

Обычные ошибки последующие:

  1. Неверный выбор бадьи. Она должна быть непременно круглой, довольно высочайшей и не очень широкой: наилучшее расстояние от краев вибратора до стен приблизительно равно его радиусу.

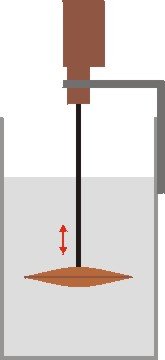

  2. Тонкий вибратор. Вибратор из железного листа не возбудит в растворе подходящей системы внутренних волн. Профиль вибратора должен хотя бы примерно соответствовать показанному на рисунке. Неплохой вибратор выходит из 2-ух сложенных вкупе тарелок либо блюдец; лучше – железных.
  3. Очень большой вибратор. Поперечник вибратора – 15-20 см/кВт. Другими словами, префоратор на 1,3 кВт потянет вибратор из тарелок в 25 см. Более широкий, даже если и будет видимо глазом дергаться, не «раскачает» раствор.
  4. Неверное размещение вибратора. Вибратор должен размещаться по оси бадьи на расстоянии приблизительно собственного поперечника от днища. Уровень раствора над вибратором также должен быть приблизительно равен его поперечнику.

При соблюдении обозначенных критерий качество раствора выходит хорошим. Контроль длительности замеса – по поверхности раствора. Закончила булькать и шевелиться, пошли волночки – раствор готов. При не ахти каком неплохом цементе либо песке до волночек дело может не дойти. В таком случае – 10 мин минимум.

Вывод

Бетономешалку своими руками сделать несложно, а скорость работы возрастает намного даже с самой простейшей мешалкой. И, естественно, приятнее хлебнуть чайку из термоса пока месит, чем надрываться с лопатой. Не чайку и не из термоса – категорически не рекомендуется: качество работы чертовски падает при самой совершенной технике.

Видео: уникальный вариант растворомешалки из автопокрышки «на один раз»
