Внедрение электронного теплого пола животрепещущие в ванных комнатах для резвого обогрева глиняной плитки, подогрева лоджии, веранды либо своей бани. Не считая этого такое решение прекрасно подходит в качестве дополнения к основному радиаторному отоплению.

Электронные полы вполне может быть использовать в квартирах, где нет способности установить более действенное водяное отопление. Простота установки и доступные в продаже варианты позволяют просто смонтировать электронный теплый пол своими руками.

Если перед Вами еще стоит вопрос выбора вида теплого пола читайте о его аспектах тут.

Методы установки электронного теплого пола

Варианты установок электронных теплых полов могут значительно отличатся:

  1. Монтирование в слой стяжки, после этого укладывается напольное покрытие;
  2. Укладка теплого пола поверх стяжки под плитку;
  3. Укладка конкретно под напольное покрытие (пленочные полы).

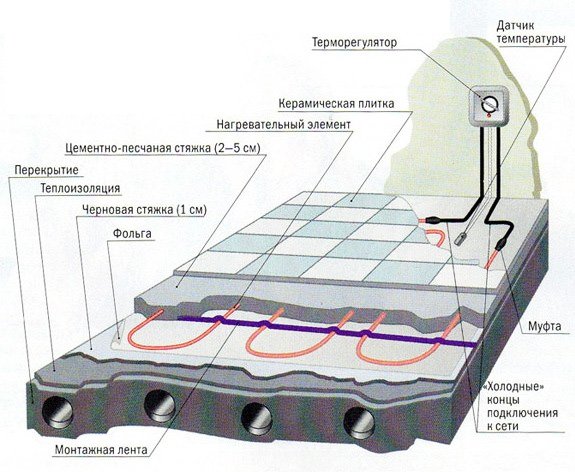

Как сделать теплый электрический пол1-ый вариант подходит для подогрева в жилых комнатах, в ванной, в кухне, на лоджии. При всем этом предполагается установка кабельных теплых полов. Под саму систему укладывается гидроизоляция и слой теплоизолятора. Сверху формируется маленький слой стяжки.

Если этажом ниже находится утепленное помещение, то можно укладывать электронный теплый пол под плитку без дополнительного слоя термоизоляции и монтирования в стяжку. Слой плиточного клея и сама плитка довольно защищают нагревательные элементы. Но следует уточнить в аннотации приобретаемого изделия о способности таковой укладки.

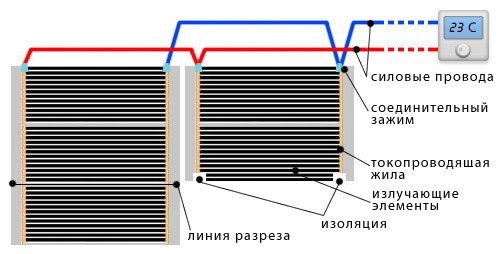

Если нужно установить теплый пол под ламинат либо линолеум, и нет желания проводить серьезные работы, связанные с подменой стяжки, то наилучший теплый электронный пол для этого – пленочный (инфракрасный). При всем этом укладывается слой теплоизолятора в виде вспененного целофана с фольгированной поверхностью поверх имеющейся стяжки. Дальше — электроэлементы. По мере надобности добавляется слой гидроизоляции и конкретно напольное покрытие.

Принципиально: Использовать пленочный теплый пол под плитку нельзя, как и монтировать его в стяжку.

Что будет нужно для работ?

Итак, для укладки электронного пола потребуются последующие элементы и материалы:

  1. Система теплых полов (нагревательный кабель, раздельно либо в купе с укрепленной сетью);
  2. Соединительные провода;
  3. Крепления;
  4. Регулятор, термодатчик;
  5. Система защиты УЗО;
  6. Медный кабель для заземления.

Как подсчитать нужное количество нагревательных частей и кабеля будет описано ниже. Сначала следует распланировать поверхность.

Рассредотачивание нагревательных частей и узлов управления

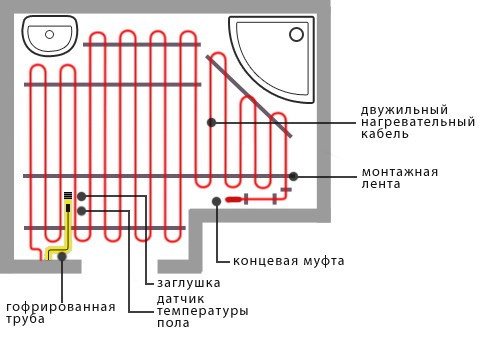

Как сделать теплый электрический полСначала создается план монтажа теплого пола на бумаге. При всем этом учитывается, что нагревательный провод либо пленка не должны устанавливаться в местах, где будут стоять мощная мебель и бытовые приборы. В местах, где проходят трубы отопления либо другие источники тепла, также стоит обеспечить буферную зону без нагревательных частей. Это связано с особенностью электронных теплых полов. В отличие от гидравлических систем все нагревательные элементы 1-го контура нагреваются идиентично и, если есть ограничение по выходу тепла в виде мебели без ножек либо поступает дополнительное тепло снаружи, то элементы перенагреваются и выходят из строя. Мебель в данном случае также может повредиться от перегрева.

В итоге получится некорректная фигура, вписанная в прямоугольник изображающий комнату. И конкретно по контуру этой фигуры и в ней будет улечся электронный теплый пол.

С этим связан как раз наибольший недочет теплого пола. Перестановка мебели может значительно сказаться на работоспособности системы.
Для разных помещений, даже если они разграничены символически, лучше сформировать отдельные контуры теплого пола со своими отдельными регуляторами и подводом питания. В случае заливки стяжки меж ними прокладывается по поверхности пола демпферная лента.

Когда на бумаге планировка уже обмыслена, можно перенести разметку конкретно на пол.

Как сделать теплый электрический полВ комфортном месте на стенке отмечается позиция регулятора для теплого пола. В этом месте проделывается отверстие под монтажную коробку и опускается штроба до пола. После предварительных работ и распланировки можно приступить к расчету нужного количества материалов.

Расчет материалов

Можно пользоваться готовыми таблицами от производителя кабельного теплого пола, и согласно расчету теплопотерь каждой комнаты подбирается нужный шаг укладки провода и его общая длина на помещение.

Для пленочных (инфракрасных) систем расчеты еще проще: следует подобрать количество частей, которые покроют нужную площадь.
В расчеты врубается также провод для подключения регулятора и теплого пола от счетчика и от регулятора конкретно к элементам системы.

Принципиально: Воспрещается использовать для электронного теплого пола прямое подключение к розетке.

Согласно расчетам и приобретенной мощности всех теплых полов нужно проверить общий электронный ввод на возможность выдержать такую нагрузку. Если ввод недостаточен, то произвести его подмену и установить подходящие предохранители-автоматы.

Подготовка поверхности. Особенности утепления базы

По мере надобности старенькый слой стяжки стопроцентно демонтируется до основания. Вся поверхность очищается.

Дальше укладывается слой гидроизоляции с заходом на стенку приблизительно на 10 см. По всему периметру пола на стенку закрепляется демпферная лента. Она позволит восполнить термическое расширение пола при нагреве. В конечном итоге можно буде обрезать избытки гидроизоляции и демпферной ленты.

Для того чтоб термическая энергия не уходила вниз, нужно изолировать базу пола. Зависимо от расположения помещения и типа поверхности, также мотивированной направленности системы подогрева выбирается соответственное утепление:

  • Если теплый пол — это дополнение к основной системе отопления, то довольно использовать вспененный целофан с отражающим фольгированным покрытием в качестве подложки для теплого пола (пенофол).
  • Для квартир с отапливаемыми помещениями этажом ниже подходят листы пенополистирола либо экструдированного пенополистирола шириной от 20 до 50 мм либо другой крепкий теплоизолятор подходящей толщины.
  • В случае если установку теплого пола создают на неотапливаемую ранее лоджию либо веранду, то формируется более основательный слой теплоизолятора прямо до 100 мм пенополистирола либо аналогичный слой минеральной ваты.

Поверх теплоизолятора укладывается армирующая сетка. Возможно обойтись и без нее, потому что слой стяжки будет узким и довольно добавить в раствор пластификатор и микрофибру. (О том, как сформировывать полусухую стяжку с армированием синтетическими волокнами — читайте тут).

Процесс монтажа

Перед укладкой провода проверяется его сопротивление и сверяется с паспортом. Допускается разбег приблизительно в 10% от паспортных данных. Установка электронного теплого пола может выполняться как с закреплением его к армирующей сетке при помощи стяжек (не затягивая), так и при помощи особых крепежных лент.Как сделать теплый электрический пол

В случае монтирования теплого пола в ванной комнате либо в бане нужно заземлить армирующую сетку под ним и подвести заземление к регулятору. Для этого употребляется луженный медный провод. Собственно это и является ответом на вопрос, можно ли укладывать электронный теплый пол в бане? Да, только непременно устанавливается модуль УЗО и заземление.

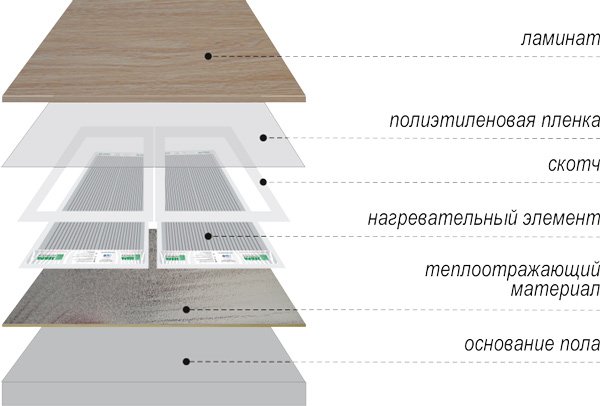

Инфракрасный теплый пол просто расстилается поверх слоя теплоизолятора. По технологии предложенной производителем может потребоваться закрепление особым скотчем либо за особые ушки на полосе.
В местах, где провод проходит над разделительной линией 2-ух плит перекрытия, его следует упрятать в отрезок гофротрубы, длинноватой в 10-15 см. Это уменьшит риск обрыва кабеля при вероятных термических расширениях плит.

Как сделать теплый электрический полМесто соединения меж нагревательным кабелем и проводом питания располагает на расстоянии 10-15 см от штробы так, чтоб соединительные клипсы были утоплены потом в стяжку.

Принципиально: Непременно отметьте позицию места соединения на плане квартиры. Это может пригодиться потом в случае принужденного ремонта теплого пола.

Когда все элементы расположены на собственных местах, снова проверяется сопротивление провода. Только если оно некординально отличается от изготовленных ранее замеров, можно испытывать нагревательные элементы, включив теплый пол.

От регулятора по штробе опускается гофрированная труба, другой конец которой располагается в центре меж наиблежайшими полосами нагревательного кабеля. Внутрь гофрированной трубы просовывается термодатчик, при помощи которого можно регулировать работу теплого пола. Еще раз стоит проверить, что датчик просто достается и не будет заморочек с его подменой.

Если все нормально, то вся система обесточивается, и регулятор снимается до окончания всех отделочных работ. Формируется стяжка теплого пола. После её полного высыхания снова проверяется работа системы и, если все нормально, устанавливается напольное покрытие. Если стяжка не нужна, как в случае с пленочным теплым полом, то сходу укладывается ламинат либо линолеум.

Подробнее об устройстве обычных бетонных либо цементных стяжек — читайте здесь.

Как видно, сделать теплый пол своими руками довольно легко и существенно легче, чем гидравлический.

Видео: укладка обычного кабельного теплого пола

Видео: укладка кабельного пола с армирующей сетью

Видео: укладка пленочного (инфракрасного) теплого пола
