Монтаж газового котла своими руками

Содержание

Две огромные различия
Где можно и где нельзя ставить газовый котел
Электропитание
О газоходе
Выбор котла
Документы на котел
Установка котла
Видео: пример монтажа стенного газового котла

Об автономном газовом отоплении с ГВС если не грезит, то уж наверное серьезно подумывал хоть какой домохозяин, как в городской квартире, так и в личном доме. Только оно на сегодня способно накрепко обеспечить комфортабельную температуру в доме дешевле центрального. Но установка газового котла своими руками – дело сложное, ответственное, требующее дизайна разрешения.

Фактически, браться за него без помощи других имеет полный смысл только если вы располагаете достаточными средствами для приобретения двухконтурного котла с бойлером и полным комплектом автоматики, а ваше жилище по ТУ подходит для установки котла.

2-ой случай, когда нужен газовый котел – если вы не богаты, а жаркой воды в доме совсем нет и не предвидится. В таком случае вам нужен простой экономный одноконтурный проточный котел для ГВС, позволяющий вымыть посуду и принять душ.

Газовый котел стоит подороже электробойлера, но, беря во внимание и цена установки газового счетчика, при теперешних тарифах окупается за зиму-полтора года, зависимо от места проживания. Если, снова же, у вас в квартире его можно ставить, и вас не стращают хождения по инстанциям.

Две огромные различия

Упомянутые выше котлы – крайности большущего контраста моделей газовых водогрейных устройств. Конкретно они доступны для самостоятельной установки. Хоть какой другой газовый котел отопления для монтажа просит проф работы. Вобщем, нет худа без добра – спец компании берут на себя и подготовку помещения с оформлением документов. Но почему только «кончики ножниц» можно устанавливать самому?

Обычная водогрейка

Простой котел вправду очень прост: газовая горелка, теплообменник – вот и все. Довольно подключить к нему воду, газ, вывести выброс в дымопровод – и можно воспользоваться. Если бумаги уже оформлены; по другому – неизбежный большой штраф.

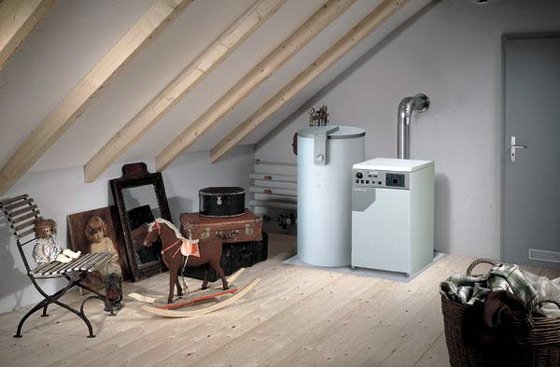

Домашняя котельная

Двухконтурный котел с бойлером и полной автоматикой до того «умный», что устанавливать его так же просто, как и простой. Автоматика принципиальна не только лишь для простоты: полная система с двойным термостатом и процессором выслеживает температуру в доме и на улице, по данной программке уменьшает обогрев до минимума по санитарной норме, когда дома никого нет (к примеру, когда все на работе). Расход газа таким котлом на 30-70% меньше, чем при ручной либо автоматической регулировке, и экономия тем больше, чем суровее погода.

Но такая домашняя котельная имеет суровый недочет: если вы оказались в зоне стихийного бедствия и электроснабжение нарушено, автоматика «глохнет», а котел перебегает в режим малого подогрева помещения. Потому таковой котел просит дополнительного расхода на гарантированное электропитание. Обеспечить его без помощи других нетрудно, см. ниже.

Где можно и где нельзя ставить газовый котел

Правила установки газового котла предугадывают последующие требования для установки ОТОПИТЕЛЬНОГО котла, независимо от того, обеспечивает он к тому же ГВС либо нет:

Котел должен устанавливаться в отдельном помещении – топочной (котельной) площадью более 4 кв. м., высотой потолка более 2,5 м. В правилах обозначено также, что объем помещения должен быть более 8 куб.м. Исходя из этого, можно повстречать указания на допустимость потолка в 2 м. Это ошибочно. 8 кубов – малый свободный объем.
В топочной должно быть открывающееся окно, а ширина двери (не дверного проема) – более 0,8 м.
Отделка топочной горючими материалами, наличие в ней фальшпотолка либо фальшпола недопустимы.
В топочную должен быть обеспечен приток воздуха через сквозную, не закрываемую продушину сечением более 8 кв.см. на 1 кВт мощности котла.

Примечание: 8 кубов свободных – при мощности котла до 30 кВт. Для мощности от 31 до 60 кВт – 13,5 куб.м; для мощности от 61 до 200 кВт 15 куб.м. Для котлов с замкнутой камерой сгорания объем топочной не нормируется, но размеры все равно должны быть соблюдены.

Для всех же котлов, в том числе стенных водогрейных, должны также производиться общие нормы:

Выброс котла должен выходить в отдельный газоход (нередко некорректно именуемый дымопроводом); внедрение для этого каналов вентиляции неприемлимо – небезопасные для жизни продукты сгорания могут попасть к соседям либо в другие комнаты.
Длина горизонтальной части газохода не должна превосходить 3 м в границах топочной и иметь менее 3-х углов поворота.
Выход газохода должен быть вертикальным и поднятым над коньком крыши либо наивысшей точкой фронтона на плоской крыше более чем на 1 м.
Потому что продукты сгорания при остывании образуют химически брутальные вещества, дымопровод должен быть выполнен из термо- и химически стойких цельных материалов. Внедрение слоистых материалов, напр. асбоцементных труб, допустимо на расстоянии более 5 м от обреза выхлопного патрубка котла.

При установке стенного водогрейного газового котла в кухне должны быть выполнены дополнительные условия:

Высота подвески котла по обрезу наинизшего патрубка – не ниже вершины излива мойки, но более 800 мм от пола.
Место под котлом должно быть свободным.
На пол под котлом должен быть постелен крепкий несгораемый лист 1х1 м, железный. Прочности асбоцемента газовики и пожарники не признают – он истирается, а СЭС воспрещает иметь в доме что-либо, содержащее асбест.
В помещении не должно быть полостей, в каких могут скапливаться продукты сгорания или взрывоопасная газовая смесь.

Если котел употребляется для отопления, то газовики (которые, меж иным, с теплосетью не очень дружат – она им вечно должна за газ) проверят и состояние системы отопления в квартире/доме:

Уклон горизонтальных участков труб должен быть положительным, но менее 5 мм на метр по току воды.
В наивысшей точке системы должен быть установлен расширительный бак и воздушный кран. Убеждать, что вы купите «крутой» котел, в каком все предвидено, никчемно: правила есть правила.
Состояние отопительной системы должно допускать ее опрессовку под давлением 1,8 атм.

Требования, как лицезреем, жесткие, но оправданные – газ есть газ. Потому о газовом котле, даже водогрейном, лучше и не мыслить, если:

Вы живете в блочной хрущевке либо другом многоквартирном доме без магистрального газохода.
Если у вас в кухне фальшпотолок, убирать который вы не желаете, либо серьезная антресоль. На антресоли с днищем из дерева либо ДВП, которое в принципе можно убрать, и антресоли тогда не будет, газовики глядят через пальцы.
Если ваша квартира не приватизирована, можно рассчитывать лишь на водогрейный котел: выделение помещения под топочную значит перепланировку, которую может делать только обладатель.

Во всех других случаях поставить водогрейный котел в квартире можно; отопительный стенной может быть, а напольный – очень проблематично.

В личном же доме можно ставить хоть какой котел: правила не требуют, чтоб топочная находилась конкретно в доме. Если сделать пристройку к дому снаружи под топочную, то у инстанций будет только меньше поводов для придирок. В ней можно поставить напольный газовый котел большой мощности для подогрева не только лишь дома, да и служебных помещений.

Для личного же жилища среднего класса среднее решение – стенной котел; под него не требуется, как для напольного, устраивать кирпичный либо бетонный поддон с бортами в полуметра. Установка стенного газового котла в личном доме также обходится без технических и организационных затруднений: несгораемую конурку под топочную всегда можно выгородить, хотя бы на чердаке.

Электропитание

Автоматика отопительных котлов потребляет не достаточно электричества, но по правилам все равно для котла нужна отдельная ветвь проводки с автоматом на 20 А, как для бойлера. Для запасного же электропитания отлично подойдет хоть какой компьютерный UPS. Киловаттный будет «держать» автоматику полсуток-сутки. Этого полностью довольно, чтоб в случае ЧС принять нужные меры.

О газоходе

От требуемой мощности котла (см. ниже) зависит площадь сечения домового газохода для него. При хоть какой мощности поперечник газохода должен быть более 110 мм и более поперечника выхлопного патрубка. Зависимость поперечника газохода от мощности котла такая:

до 24 кВт – 120 мм.
30 кВт – 130 мм.
40 кВт – 170 мм.
60 кВт – 190 мм
80 кВт – 220 мм.
100 кВт – 230 мм.

Выбор котла

Мощность

То, что мощность котла должна быть достаточной, разумеется. Но она не должна быть лишней, в особенности, если теплообменник металлический. От капель конденсата из газохода раскаленный чугун растрескивается. Есть и другой страшный эффект: температура точки росы отходящих газов приблизительно 56 градусов цельсия. Если температура воды в обратке отопления окажется ниже, в камере сгорания может создаваться кислотный конденсат.

Какое это имеет отношение к излишку мощности? Очень мощнейший котел стремительно прогреет систему и уйдет в дежурный режим до ее остывания. Термическая инерция массивного теплообменника велика, и, пока он снова прогреется, может выпасть кислотная роса.

При верно подобранной мощности котла температура в камере сгорания будет 80-90 градусов. Допустимая разбежка по мощности довольно велика, но, если в средних размеров личном доме поставить котел на 60 кВт, то кислотный дождик изнутри стремительно выведет его из строя.

Требуемая мощность котла для определенного помещения определяется теплотехническим расчетом. Жильцам многоэтажек проще: данные есть в ДЭЗе, бюро техинвентаризации либо у обладателя. В любом случае можно пользоваться приблизительными данными, высчитав себе промежуточное значение. Значения наибольшей мощности даны для случаев малой внешней температуры в –25/-40 градусов:

Однокомнатная квартира на средних этажах – 8/14 кВт.
Угловая квартира 60 кв.м. общей площади на верхнем этаже блочной хрущевки – 20/28 кВт.
Личный дом 100 кв.м общих – 24/38 кВт.

Бойлер

Предназначение бойлера – скопление жаркой воды для бытовых нужд. Если поглядеть аннотацию на котел, то мощность там будет указана через дробь, например – 10/22 кВт. 1-ая цифра – отопительная мощность для средних критерий; она на 80% определяет расход газа. 2-ая мощность, наибольшая – для резвого нагрева бытовой воды.

Если бойлер опорожняется, котел на время перестает греть отопление (оно не успеет остыть) и на максимуме греет бытовую воду. Расход газа при всем этом, очевидно, наибольший. Если же воду из бойлера брать понемногу, то и подогреваться он будет на рабочем режиме, без форс-мажора. Исходя из этого, о способностях бойлера можно судить по его емкости:

2-10 л – вымыть руки и промыть посуду.
30-50 л – принять по-быстрому душ.
100 л – основательно умыться под душем.
150 л и поболее – можно принимать ванну и подключить к ГВС стиральную машину.

Примечание: если у вас уже стоит бытовой электробойлер, его лучше бросить, выключив его автомат. Из него получится неплохой аккумулятор жаркой воды, а при дилеммах с газовым котлом можно включить.

Видео: мировоззрение профессионалов о выборе газовых котлов

Документы на котел

Допустим, оборудовали вы топочную с соблюдением всех требований. Покупаем котел? Пока рано. Проверьте сначала, не затерялись ли прежние бумаги на газ, и извлеките их на свет божий:

Договор на поставку газа, если котел отопительный. Субпотребители могут устанавливать только водогрейные котлы.
Все документы на газовый счетчик. Хоть какой котел устанавливать без счетчика нельзя. Если его еще как бы нет – ничего не поделаешь, необходимо ставить и оформлять, но это другая тема.

Сейчас можно брать котел. Но, купив, устанавливать еще рано:

В БТИ необходимо внести конфигурации в технический паспорт дома. Для приватизированных квартир – через эксплуатирующую дом компанию. В новеньком плане должна быть нанесена конурка под котел, и верно обозначена: «Топочная» либо «Котельная».
Дать заявку в газовую службу на проект и ТУ. В составе требуемых документов и технический паспорт на котел, так что он должен быть уже куплен.
Провести установка котла (см. след. разд), не считая газовой системы. Это можно сделать, пока газовики готовят проект, если помещение одобрено.
Вызвать спеца, чтоб сделал газовую обвязку.
Дать заявку газовикам на ввод в эксплуатацию.
Дождаться прихода инженера газовой службы, он все проверит, составит заключение о пригодности и даст разрешение на открытие запорного газового вентиля к котлу.

Примечание: газовикам не положено давать разрешение личным лицам на работу на газовом оборудовании. Потому для подключения к котлу газа придется вызывать спеца либо позже «решать вопрос» с инспектором при вводе в эксплуатацию. Обычно, 1-ое обходится дешевле.

Установка котла

Примыкание корпуса котла впритирку к хоть какой из стенок неприемлимо, потому переделывать крепления стенных котлов, утапливать котел в нишу и т.п. нельзя. После установки котла на место делается его обвязка – подключение 3-х систем: газовой, гидравлической и электронной. Газовую обвязку должен, как обозначено, делать специалист-газовик, и в последнюю очередь, когда все другое уже подключено.

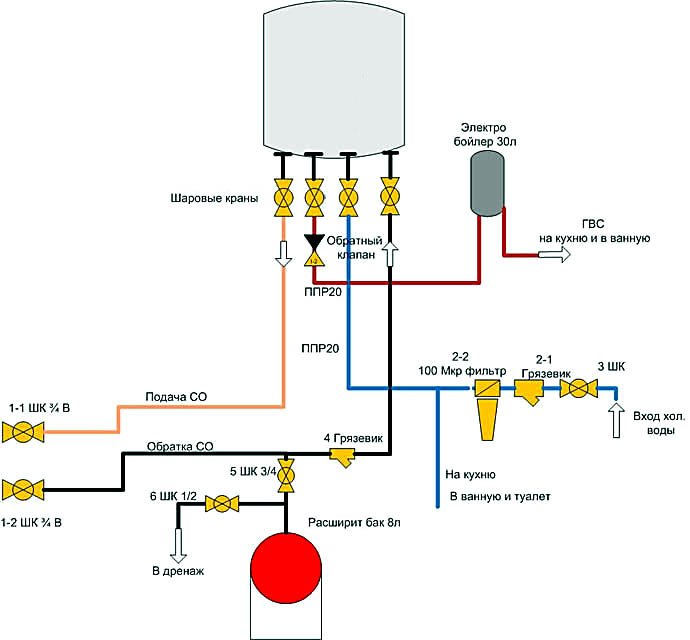

Электронную и гидравлическую обвязки можно делать без помощи других. Тут основной руководящий документ – аннотация на котел. Типовая схема гидрообвязки котла приведена на рисунке. Для хоть какого котла необходимо точно соблюсти последующие условия:

Вода и жаркие газы в теплообменнике котла должны идти противотоком, по другому он может просто подорваться при хоть какой автоматике. Потому очень принципиально не спутать, по небрежности либо ради удобства монтажа, прохладные и жаркие трубы. После гидрообвязки осмотрите снова пристально всю систему, позже отдохните часок, и осмотрите снова.
Если в отопительную систему был залит антифриз, слейте его вполне и помойте систему два раза незапятанной водой. Примесь антифриза в воде, поступающей в теплообменник, также взрывоопасна.
Не третируйте «грязевиками» – фильтрами грубой чистки воды. Они должны быть размещены в низших точках системы. Скопление грязищи меж тонкими ребрами теплообменника также делает страшную ситуацию, не говоря уже о безмерном расходе газа. Сначала и в конце отопительного сезона сливайте через грязевики отстой, инспектируйте их состояние и по мере надобности промывайте систему.
Если котел со интегрированным расширительным баком и системой обезвоздушивания, уберите прежний расширительный бак, а прежний воздушный кран перекройте наглухо, проверив за ранее его состояние: подсос воздуха тоже создаст страшную ситуацию.

Видео: пример монтажа стенного газового котла

Результат

Установка газового котла сложен на техническом уровне и организационно. Без помощи других можно устанавливать только простые водогрейные котлы либо дорогие, вполне автоматические домашние котельные.

Но подключение котла к системе газоснабжения (газовую обвязку) все равно должен делать спец газовой службы или сертифицированной монтажной организации. Другое запрещено правилами установки и эксплуатации бытовых газовых устройств.
