Плитно-ячеистый навесной потолок (потолок типа «Армстронг») либо просто потолок армстронг – часто встречающийся вид навесных потолков. Установка навесного потолка армстронг своими руками – детская забава по сопоставлению с устройством иных видов навесных потолков, а по дешевизне армстронг лупит все рекорды. Но ничего безупречного не бывает. Потолок армстронг имеет как бесспорные плюсы, так и значительные недочеты.Монтаж подвесного потолка армстронг

Чем неплох и чем плох армстронг

Потолок армстронг кроме простоты монтажа и дешевизны дает к тому же красивую звуко- и теплоизоляцию. Межпотолочное место широко, в нем комфортно располагаются осветительные приборы и коммуникации. Доступ к ним и ремонт потолка легки и не требуют инструмента.

Но потолок армстронг не очень прочен и практически не защищает от протекания сверху, а если плиты волокнистые, то и сам от воды невозвратно портится. Криволинейные в плане конфигурации с армстронгом получить нереально, и уже диагональный дизайн потолка сводит на нет всю его простоту и дешевизну: за такую работу возьмется только высокооплачиваемый мастер, и времени она востребует много.

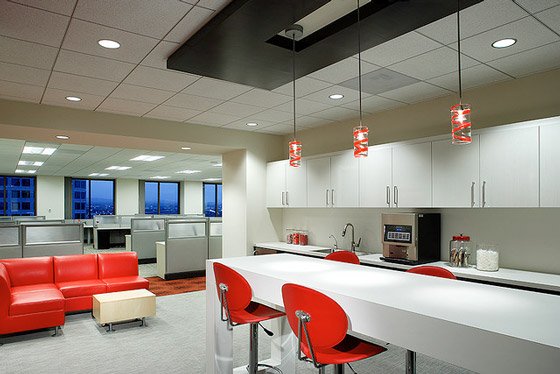

По высоте помещения потолок армстронг «отъедает» более 250 мм, потому в городских квартирах его можно повстречать очень изредка. Все же потолок армстронг применяется не только лишь в кабинетах и гипермаркетах, как было задумано его создателями, да и в ресторанах, веселительных центрах и т.п. Но в таких случаях армстронг уже не экономическое, а дизайнерское решение (см. набросок выше).

Как устроен армстронг

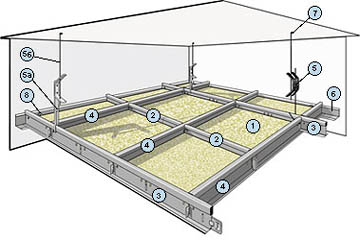

Устройство потолка типа армстронг ясно из рисунка. Обозначения на нем:

    1. Потолочная плита.
  1. Поперечный профиль длиной 600 мм.
  2. Несущий профиль длиной 3700 мм.
  3. Продольный профиль длиной 1200 мм.
  4. Подвес, где 5а – крючок; 5б – штанга.
  5. Периметральный (стеновой) профиль длиной 3000 мм.
  6. Крепежный узел в базисном потолке.
  7. Кусок потолочной плиты.Монтаж подвесного потолка армстронг

Пояснения к рисунку:

Размеры потолочных плит – 600х600 и 1200х600 мм. Последние практически вполне вышли из потребления – потолок из их выходит недостаточно крепким.

Плиты выпускаются мягенькие, минеральные и органические, и жесткие – железные и стеклянные, зеркальные и с рисунком. Жесткие плиты тяжелы, потому профили и подвесы для их требуются особые, усиленные; соответственно дорогие. Минеральные мягенькие плиты также практически не используются: в составе их – вредная минвата. Органические плиты делаются из отходов переработки бумаги и безобидны. Мягенькие плиты просто режутся монтажным ножиком, твердые для обработки требуют специального инструмента; стеклянные – алмазного.

Профили – железные окрашенные либо металлопластиковые, с отверстиями для подвески. Ширина полки – 15 либо 24 мм. Стеновой – Г-образный с отгибом либо просто уголок; остальные – Т-образные. Соединяются профили по длине пружинными замками либо отгибаемыми усиками. Все профили можно обрезать в размер со стороны, обратной замку.

Подвес состоит из пары 6 мм железных прутьев, ровненького и с крючком, соединенных листовой изогнутой пружиной с отверстиями – «бабочкой». Сжимая бабочку, прутья можно двигать, регулируя высоту подвеса, а отпущенная она фиксирует их намертво. Высшая часть ровненького прута усиленного подвеса профилированная, для надежной фиксации в крепежном узле.

Крепежный узел – обыденный дюбель под шуруп либо железная цанга. Последняя применяется для усиленного подвеса либо при гладком ровненьком пруте. Такие подвесы требуются не только лишь для жестких потолков, да и для мест с сосредоточенной нагрузкой: осветительных приборов, вентиляционных решеток и т.п.

Крепление потолка армстронг стопроцентно обратимое и разборное: ровненький прут вбивают либо завинчивают в крепежный узел без разборки подвеса, на крючок надевают профиль и, сжав бабочку, регулируют высоту по туго натянутому шнуру. Для доступа в межпотолочное место одну из плит приподнимают и сдвигают в сторону. Закрывают просвет в оборотном порядке.

О самодельных плитах

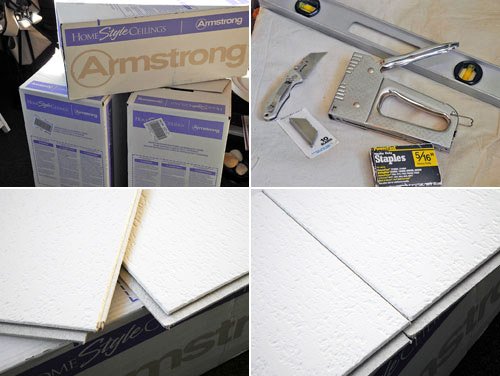

Плиты из древесных материалов (древесный массив, ламинат, МДФ) для армстронгов почему-либо не выпускаются, а напрасно. Таковой потолок отлично смотрится. Древесные плиты для армстронга можно порезать без помощи других из досок шириной 600 мм либо более узеньких. В последнем случае каждый квадрат собирается в ячейке на штатных шпунтах, а избытки по ширине умеренно с 2-ух сторон обрезаются. Если для каркаса брать самую дешевенькую «жестянку» под мягенькие плиты, то каждую продольную планку необходимо будет подкрепить дополнительным подвесом в центре.

Оборудование для потолка армстронг

Для потолков армстронг выпускается обеспеченный ассортимент оборудования 600х600 мм: растровые и плафонные осветительные приборы, вентиляционные решетки, внутренние блоки кондюков и пр. Круглые отверстия под точечные осветительные приборы в мягеньких плитах тривиально прорезаются монтажным ножиком; так же можно вырезать и фигурные отверстия. Для жестких плит, очевидно, нужен особый инструмент.

Расчет армстронга

Потолок армстронг устанавливается по результатам расчета. Цель расчетов двойственная: гармонически вписать потолок в интерьер и найти расход материалов на него. Расчет периметра прост: измеряем по стенкам и округляем до кратного 3 м. Для укладки в углах стеновой профиль можно надрезать и сгибать, как хоть какой уголок.

Монтаж подвесного потолка армстронгЧто все-таки касается решетки, то производители не советуют делать обрезку плит более чем наполовину, т.е. до наименее 300 мм – возникают дополнительные ячейки, что просит излишней работы и материалов. Но на крепкость потолка чрезмерная обрезка не оказывает влияние, а материалы дешевы, потому часто делают сгонку плит, равномерно понижая их ширину к стенкам. Это присваивает потолку не таковой серьезный вид.

Пример №1: ширина комнаты – 4,2 м = 7х0,6 м. Последние к стенкам плиты разрезаем на 400 и 200 мм.

Общие же советы по размещению купированных плит таковы:

  1. По длине комнаты купированный ряд относится к далекой от входа стенке.
  2. По ширине обрезок дополняется цельным размером, итог делится на 2 и пара купированных в таковой размер плит разносится к стенкам.

Пример №2: ширина комнаты – 2,7 м = 4х0,6+0,3 м. Берем по ширине ТРИ ряда цельных плит 0,6х3 = 1,8 м. Остаток 0,6+0,3 = 0,9 м делим на 2. К длинноватым стенкам будут примыкать ряды плит по 45 см. Количество ячеек каркаса не возрастет.

Нормы расхода материалов для помещений обыкновенной конфигурации последующие:

Для помещений квадратных либо с соотношением сторон 3/4:

  • Несущий профиль 3700 мм – 0,80 м/кв. м потолка.
  • Продольный профиль 1200 мм – 1,60 м/кв. м потолка.
  • Поперечный профиль 600 мм – 0,80 м/кв. м потолка.
  • Периметральный профиль 3000 мм – 0,5 м/кв. м потолка.
  • Подвес – 0,6 шт./кв. м потолка.

Для помещений с соотношением сторон от 2/3 до 1/2 нормы расхода несколько растут:

  • Несущий профиль 3700 мм – 0,84 м/кв. м потолка.
  • Продольный профиль 1200 мм – 1,68 м/кв. м потолка.
  • Поперечный профиль 600 мм – 0,87 м/кв. м потолка.
  • Периметральный профиль 3000 мм – 0,5 м/кв. м потолка.
  • Подвес – 0,7 шт./кв. м потолка.

В любом случае приобретенные значения округляются до ближайших огромных целых значений штук профиля стандартной длины либо подвеса. Периметр крепится к стенкам с шагом 0,6 м в случае мягеньких плит без дополнительной нагрузки либо 0,3 м для жесткого либо нагруженного потолка. Точечные осветительные приборы и пластмассовые вентиляционные решетки дополнительной нагрузкой не числятся.

Обозначенные нормы справедливы для помещений площадью от 9-10 до 100-120 кв. м. Для других значений площадей либо для помещений сложной конфигурации расчет потолка армстронг делается на онлайновом калькуляторе, в строительной САПР (система автоматического проектирования) либо по вычерченной в масштабе схеме, см. рис в последующем разделе. Главное правило – несущие профили должны размещаться параллельно маленьким стенкам, это упрочняет конструкцию (меньше соединений несущих профилей) и сберегает материал.

Узлы подвески

Правила монтажа потолков армстронг предугадывают подвеску за несущие профили с шагом 1,2 м. От стенок узлы подвески должны отстоять не дальше чем на 450 мм. Последнее условие выдержать не всегда удается. В таком случае ряды подвесок по длине помещения размещаются со сдвигом туда-обратно, чтоб узлы подвески размещались в шахматном порядке.Монтаж подвесного потолка армстронг

Сосредоточенные грузы подкрепляются дополнительными подвесами, расположенными на искосок от наиблежайшего основного. Очень томные вкладыши (к примеру, внутренний блок сплит-системы либо светодинамическая установка) подкрепляются по углам и по способности размещаются впритирку к стенке.

Примечание: крючок подвеса не позволит уложить в ячейку дополнительное устройство, потому дополнительные подвесы необходимо относить мало в сторону.

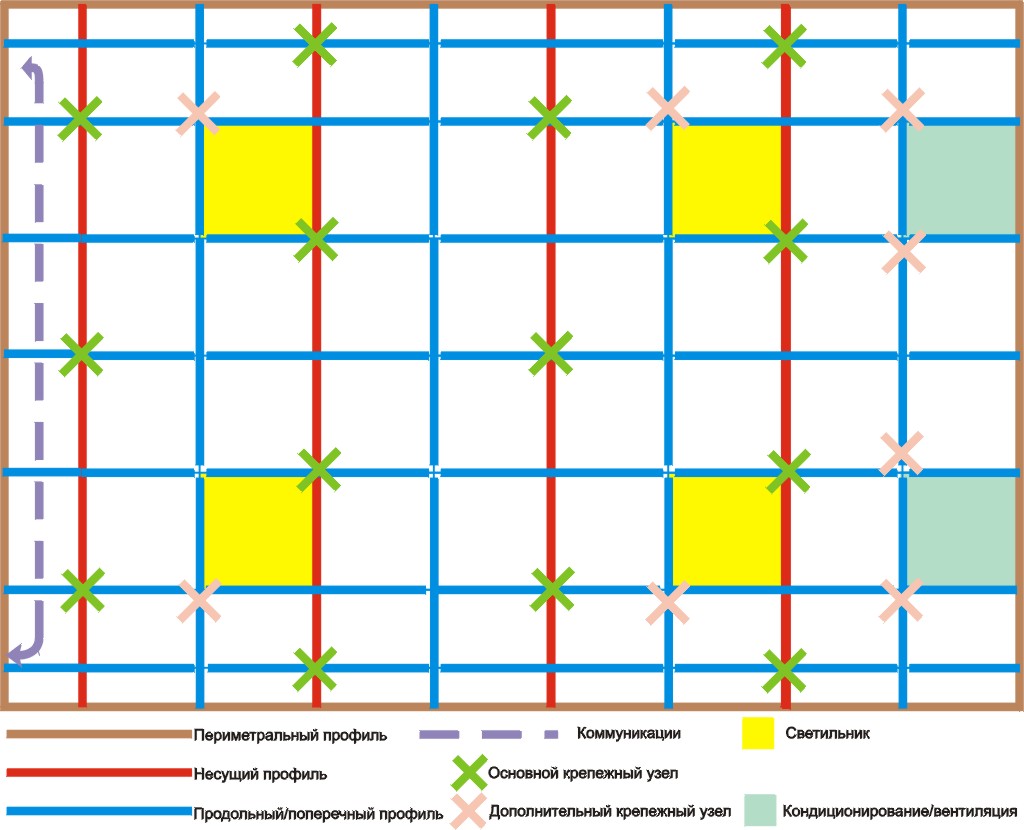

При разметке на потолке отверстий под крепежные узлы подвесов особенной точности не требуется: маленькой наклон подвеса просто компенсируется регулировкой его высоты. Пример расчетной схемы потолка армстронг приведен на рисунке.

Установка каркаса потолка

Установка потолков армстронг начинается с монтажа периметра. СНиП советуют для отбивки высоты периметра использовать лазерный либо пузырьковый уровень длиной более 1 м, но на практике нередко высоту периметра отбивают от оборотного: инспектируют горизонтальность пола (халтурщики часто обходятся и без этого, и ничего, работу сдают), в углах делают отметки высоты и втроем намеленным шнуром отбивают контур. Стремительно, просто и сурово.Монтаж подвесного потолка армстронг

Дальше подрезают в размер стеновой профиль и укрепляют к кирпичным и бетонным стенкам шурупами в дюбелях. Если стенки обшиты деревом, особенных тяжестей в потолке не будет, а растровых осветительных приборов менее 1 на 5 кв. м, то периметр можно укреплять гвоздями: основную нагрузку несут подвесы. На подвесах халтурить безотступно не рекомендуется: дюбели брать пропиленовые либо заместо дюбелей ставить железные цанги.

После разметки со сверловкой отверстий в потолке подрезают в размер несущие профили, соединяют на полу в планки требуемой длины и укладывают в периметр. Потом раздвигают по длине, устанавливают подвесы и каждую несущую планку сглаживают по провисанию по туго натянутому шнуру.Монтаж подвесного потолка армстронг

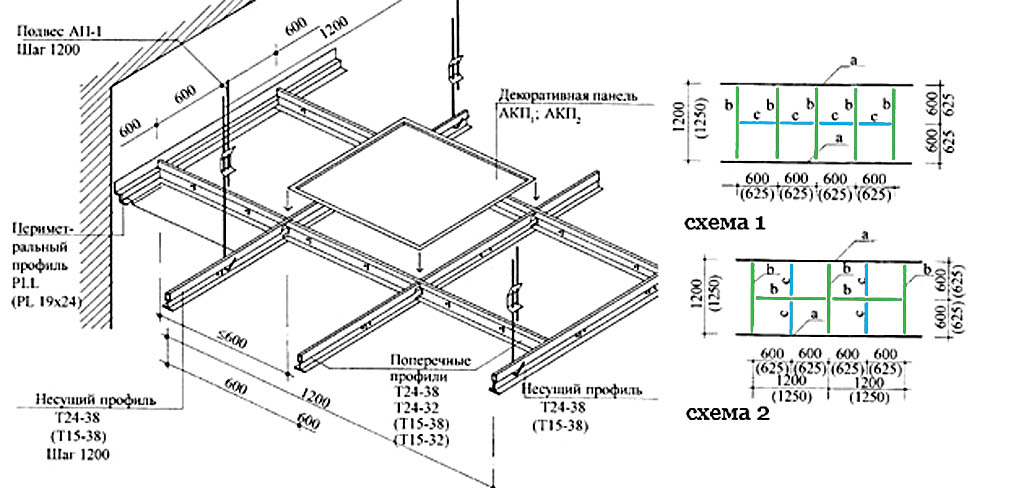

Последующий шаг – установка продольных и поперечных связей. В главном употребляются две схемы монтажа: параллельная и крестовая, см. рис; продольные связи выделены зеленоватым. По расходу материала они равноценны. Крестовая схема несколько более трудоемка, но прочнее, потому употребляется для мест, где будут проложены коммуникации либо для дополнительно утепленных потолков. Очевидно, перед монтажом каркаса неполные профили обрезаются в размер.

Сборка потолка армстронг

Как собрать потолок армстронг? До боли просто: содержимое ячеек одно за другим подымается, наклоняется, вводится в межпотолочное место и аккуратненько укладывается в ячейку. Если встало наискось, жать сверху для выравнивания нельзя! Необходимо снизу осторожно подталкивать в уголках.

Сначала укладываются сосредоточенные грузы и к ним подводятся коммуникации. Потом – плиты с заблаговременно установленными точечными светильниками; к светильникам здесь же подключаются провода.

Завершает сборку укладка глухих плит. Последняя плита должна лежать нижней поверхностью на растопыренных ладонях обеих рук. Заводим, ровняем, отпускаем; если встала косо – подталкиваем пальцем нижний уголок. Все, армстронг готов!

Видеоинструкция по технологии монтажа

А все-же можно и в квартире!

Потолок армстронг можно установить даже в хрущевке в потолками в 2,5 м, если… отрешиться от пружинно-штыревых подвесов. В таком случае межпотолочное место можно ужать до 120 либо даже до 80 мм.

Как он будет висеть? Крепежными узлами будут уголки из оцинковки либо жести с 2-мя отверстиями на шурупах, а подвесами – жгуты из 4-6 витков медной проволоки 0,6-0,8 мм, вытянутые в длину. Длина такового подвеса должна быть малость больше высоты межпотолочного места, а до нормы жгуты дотягиваются закручиванием за середину продетым в жгут железным штырьком.

Проволока заблаговременно режется на отрезки подходящей длины, ходовой ее конец вводится попеременно в отверстия профиля и крепежного узла в перегибом на их. Концы проволоки скручиваются. При неком навыке установка такового подвеса времени просит не больше, чем штатного.

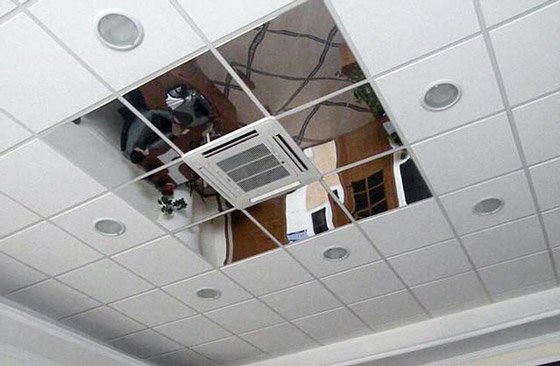

Видео: реализация квартирного варианта зеркального армстронга

Заключение

Потолки армстронг далековато еще не исчерпали собственный конструкционный и эстетический ресурс. Возникают новые конструктивные элементы, совершенствуется материал плит. Если навесной потолок в квартире нужен в сначала для звуко- и термоизоляции, то сначала следует разглядеть вариант армстронга; может быть – с самодельными древесными плитами. А для гаражей, утепленных балконов и хозпостроек армстронг незаменим.
