Видеонаблюдение своими руками – это и совершенно просто, и просто просто, и очень трудно. Совершенно просто – если необходимо из кухни присмотреть за квартирой, не отрываясь от готовки либо стирки. Просто просто – так как на техническом уровне создание системы видеонаблюдения доступно юзеру домашнего компьютера среднего уровня, а финансово обойдется менее чем в 10-12 тыс. руб, если только не брать готовый набор, а комплектовать самому. И очень трудно – если средства необходимо издержать не на собственное спокойствие духовное до первого проникания чужака, а на действительную безопасность.Система видеонаблюдения своими руками

Попытаемся разобраться в этом клубке заморочек. Заодно поглядим, можно ли все таки сделать действенное видеонаблюдение своими руками, и во что оно обойдется. И сначала уясним для себя, что в этом случае идет речь о 4 очень и очень разных системах:

  • Присмотр за квартирой без выезда – совершенно просто и недорого.
  • Присмотр за временно покинутой квартирой, кабинетом, производственным помещением в обустроенном регионе – просто, но дороже.
  • Домашняя система видеонаблюдения повсевременно обитаемого пригородного дома либо задействованной удаленной производственной площади (охраняемый склад, ферма) – просто и дорого.
  • Видеонаблюдение за дачей, удаленным полем/садом, временно применяемой производственной площадью – очень трудно, недешево и вообщем проблематично.

О готовых комплектах

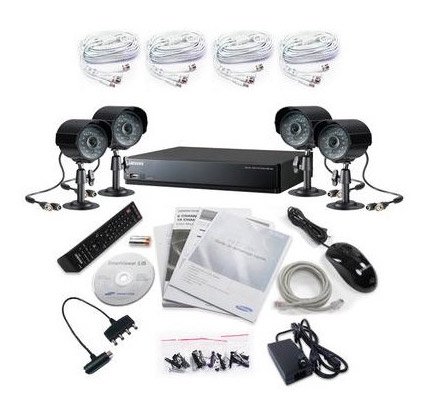

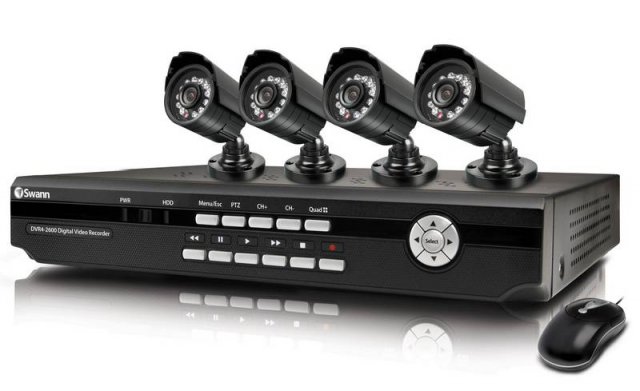

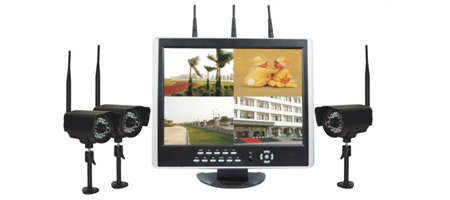

В вебе море разливанное предложений готовых комплектов видеонаблюдения, проводных либо беспроводных. Что о их можно сказать, если считать все полностью надежными?

Система видеонаблюдения своими рукамиВо-1-х, цены очевидно вздуты: набор из одной камеры и видеорегистратора дешевле 15 000 руб. навряд ли найдется. Но одна камера, понятное дело, полного обзора не даст; для этого необходимо их хотя бы 4-5. Таковой набор дешевле 35 000 руб. не приобретешь за деньги. Выходит, за каждую дополнительную камеру необходимо выложить 20 000/(3-4) = (6667-5000) руб. А вточности такая же раздельно стоит менее 2500 руб. Разница в 10 000 и поболее за пару дополнительных чипов в регистраторе – это уж очень. Лучше попробовать собрать самому.

Во-2-х, торговцы робко умалчивают, что «беспроводное» в этом случае значит локальную связь камер с регистратором, а не свой выход в веб WAN (Worldwide Area Network; глобальная, либо глобальная, информационная сеть, ГИС; LAN, Local Area Network – локальная информационная сеть, ЛИС). Да, в беспроводном видеонаблюдении регистратор может быть удален от камер, но как? Обещания в 10 либо даже 30 км (!) – бред. Для радиуса зоны уверенного приема (ЗУП) в 10 км на МВ/ДМВ нужна мощность более 15 Вт, излучаемая антенной, поднятой более чем на 20-25 м над наивысшей точкой рельефа окружающей местности. Если даже допустить, что, благодаря каким-то неописуемым ухищрениям технологии коробка на батарейках и выдаст столько в антенну, то в широкую продажу ее не пустят – для таковой дальнобойности нужна отдельная на каждое устройство лицензия Минсвязи и выделенная Частотнадзором частота. Поинтересуйтесь в больших телекомпаниях, просто ли им получить разрешение на новый передатчик?

В-3-х, готовые наборы ПО для удаленного контроля по вебу не оснащаются и гарантии, что ввести систему в инет получится, производители не дают. Или сиди и всегда смотри на монитор (который, кстати, должен поддерживать мультиэкранный режим), или никакого контроля в реальном времени.

Общий вывод – экономное видеонаблюдение необходимо делать самому из покупных вразнобой компонент, и самому же настраивать. Подводных камешков на этом фарватере много, так что плыть по нему придется методом зигзагообразным. Ну что ж, пока – малый вперед!

Примечание: контроль кабинета/склада/цеха/местности в нерабочее время в большенном городке при разносе камер и регистратора более чем на 100-150 м очень и очень проблематичен из-за помех и легкости глушения таковой системы. В сельской местности можно отнести контроль до 1 км, а работу глушилки сходу распознать и считать сигналом волнения.

Совершенно просто

Локальное видеонаблюдение в квартире может совсем не востребовать никаких дополнительных издержек и быть скооперировано практически в течение 3-10 мин. Что для этого необходимо? Веб-камера (вебка), USB либо беспроводная, да ноутбук либо планшет. В продаже есть и телефоны, понимающие вебку. Создание системы видеоприсмотра сводится к установки вебки – и смотрите для себя, умиротворенно ли сопит носиком во сне ваш небольшой либо не шкодит ли возлюбленная кошка.

2-ой вариант – на случай, если ноут со интегрированной вебкой, выход в инет через домашний Wi-Fi роутер и есть 2-ая точка выхода – тот же планшет либо телефон. Здесь и брать ничего не надо – связываемся сами с собой как угодно, хотя бы через соцсеть либо какую-то знакомку, и контролируем на здоровье.

Видео: обычное виденаблюдение для квартиры своими руками

Начинаются трудности

Удаленная система наблюдения, совмещающая внутри себя контрольные и охранные функции, на техническом уровне полностью реализуема своими силами, но организационно труднее на порядки. По правде говоря, если бюджет позволяет, лучше заказать ее в лицензированной организации. Если же браться самому, то необходимо обладать какой-никакой информацией специального нрава. Попытаемся посодействовать читателю разобраться в этом вопросе. Начнем с организационных и морально-этических принципов, имеющих все же, полностью конкретное техническое и валютное выражение.Система видеонаблюдения своими руками

Против лома нет приема

Самый обычной метод избежать видеонаблюдения – вывести его из строя. Правонарушители не мудрствуют коварно: камень из рогатки либо шарик с краской из пейнтбольного ружья по камере – всего только мелкое хулиганство и вещественный вред. Комок грязищи либо снежок по ее объективу вообщем ненаказуемы; максимум – админпротокол. А путь свободен.

Принцип 1: доктору, исцелися сам, либо главное – безопасность камер. Как ее обеспечить? Дальше поглядим.

С добросовестным лицом и открытым забралом

Неплохой пожарник – тот, который дремлет на службе. Почему? Поэтому, что у него нигде ничего не пылает. Неплохой сантехник – тот, который в дежурке забивает козла, а то и распивает бутылочку с сотрудниками. Почему? Поэтому, что у него все всюду проходит по трубам как следует куда нужно и нигде ничего не течет.

Не плохое видеонаблюдение – то, которое отвадит злодея. Схватить злодея за шкирку и поволочь торжествующе в органы, может быть, и приятно. Но для общества полезнее, когда и он, и владелец тихо дремлют, не помышляя о криминале.

Принцип 2: организовать видеонаблюдение нужно, исходя из абсолютного приоритета профилактики несанкционированного проникания.Система видеонаблюдения своими руками

И в дождик, и в грязь должна работать связь

Правонарушители, если необходимо, и помудрствовать могут, и могут, а войны больших технологий издавна уже перебежали из фантастики в быт. Те же производители охранных систем предлагают в широком ассортименте различные сканеры, антижучки, сенсоры, глушилки и т.п. Цены – доступные. Во всяком случае, меньше цены урожая клубники либо яблок с ухоженных 6 соток, не считая картошки и помидоров. И воспользоваться можно не один раз.

Принцип 3: основа надежности системы видеонаблюдения – надежные и защищенные каналы связи, как внутренние (меж камерами и сервером), так и входящие/исходящие.

Боец дремлет, служба идет

Возможность вычислить и взять взломщика и вора спустя 12 час. после эпизода быстро приближается к 0. Выше 75% взломов и краж раскрываются в течение суток по совершении; позже – «глухарь». Но глядеть не отрываясь на экран нереально, и для чего, например, уезжать всей семьей в отпуск ради излишнего беспокойства?

Принцип 4: система видеонаблюдения должна быть спящей, т.е. должна уметь сама распознавать факт нарушения и давать тревогу.

Кабель либо эфир?

Система видеонаблюдения своими рукамиБеспроводное видеонаблюдение, безусловно, сберегает много средств на кабеле и земельных/строй работах по его сокрытой прокладке. Но оно же очень уязвимо для глушения и просто радиопомех, которых в теперешнем эфире навалом. Гарантий конфиденциальности инфы тоже нет: кодер, способный выдержать современные инфоатаки, и остронаправленную антенну в камеру не встроишь.

Потому единственный, пожалуй, случай, когда беспроводное наблюдение оправдывает себя – внутренний контроль широкого помещения: многокомнатной квартиры, кабинета, торгового зала. Как организовать внешнее видеонаблюдение, не опутываясь сетью проводов и не роя траншеи, мы дальше разберемся.

Созрели вишни в саду у дяди Вани…

Олигархи для собственных пригородных резиденций сами видеонаблюдение не делают. А для рядового гражданина более животрепещущи две задачки: присмотр за квартирой либо маленьким кабинетом в отсутствие владельцев и контроль обстановки на даче. 2-ая нужна не только лишь безопасности ради – знать погоду там до поездки никак не помешает.

Вкупе с тем, видеонаблюдение для дачи труднее всего по всем статьям, включая труднодоступность в ненастье и ненадежность электроснабжения. Потому на нем мы остановимся подробнее; все прочее будет проще. Отдельные значительные для объектов охраны другого рода моменты будут отмечены особо.

Веб

Локальное беспроводное видеонаблюдение, как уже обозначено, с дачи до городского дома не достанет, ну и в городке будет более-менее накрепко работать только в границах не очень огромного объекта. В городке организовать удаленный контроль по вебу сравнимо просто: Система видеонаблюдения своими рукамивыход в него на объекте, обычно, уже есть. Необходимо только проверить его пропускную способность (см. ниже), перейти, если будет нужно, на более дорогой тарифный план для ее роста и настроить всю систему; об этом мы тоже побеседуем.

Но на дачу оптику, витую пару либо коаксиал протянуть нереально, а перебить протянутые тривиально просто. Практически единственная возможность организовать видеонаблюдение через веб для дачи – 3G модем либо другой мобильный (эфирный) веб (EDGE, GPRS). Но такие системы, мягко говоря, излишком пропускной возможности не мучаются при всех заявленных свойствах. И гарантий ее никакой провайдер не даст: эфир же – погода, помехи, условия прохождения радиоволн.

Совместно с тем, как будет показано ниже, интернет-канал для видеонаблюдения должен размеренно обеспечивать пропускную способность около 1 Мбит/с. Как ее проверить на месте? Подручных есть 4 метода:

  1. Скачать программку тестирования веба на скорость и прокачать ею канал с места. Источников бесплатных программ сколько угодно, хотя бы speedtest.net. Итог далековато не всегда отражает реальность, потому лучше проверить пару раз в часы пик веба различными программками. И необходимо будет указать либо показать на карте хост приемника инфы; до домашнего компьютера тестирование не проводится.
  2. Скачать кинофильм торрент-трекером и следить, какую он покажет скорость закачки. Метод неплох тем, что дает реальную скорость передачи сплошного потока видео и аудио до экрана, а это нам и необходимо. Но трекер может показать не скорость соединения, а скорость отдачи источника, потому качать необходимо файлы, которые отдают более 10-12 сидов (обладателей их, осуществляющих раздачу).
  3. Пообщаться со знакомыми по скайпу с вебкой, настроенной на 25-30 FPS (frames per second), 25-30 кадров за секунду. Если звук с картинкой проходят, только время от времени подхрипывая либо быстро (до 2-3 с) рассыпаясь на квадратики, подключение по скорости пройдет.
  4. Поиграть часа 3-4 в World Of Tanks онлайн. По 3G это изредка удается, но, если уж выходит – канал хороший.

Обязательное условие тестирования – его необходимо создавать на объекте и с устройства (сервера системы), к которому будут в предстоящем подключены камеры. Для дачи это может быть нетбук с 3G модемом. Понятное дело, что придется приобрести у провайдера еще одну точку входа и заносить за нее абонплату. Если объект повсевременно обитаемый и инет уже есть, этот расход, очевидно, отпадает.

Об IP адресе

IP (Internet Protocol Address) точки входа с объекта должен быть фиксированным. Если IP абонента плавающий, то настроить программку управления наблюдением, в т.ч. и передачу картинок обладателю, очень и очень проблематично, даже если сервер системы имеет функцию DDNS (которую спецы неуважительно, но метко именуют веб-мордой). А самый пользующийся популярностью бесплатный софт IVIDEON, о котором речь еще пойдет, осознает только фиксированный IP.

Выяснить, фиксирован ли ваш IP, до боли просто: в Yandex’е в строке поиска набрать, без кавычек, «IP адрес». Если IP фиксирован, то первым результатом он и будет, напр. 96.222.76.190 IPv6. Запишите его – он еще пригодится.

Если эфирный модем обычный, схожий на флешку, IP наверное плавающий. Фиксированный IP провайдеры дают контрактным абонентам с прошитыми провайдером модемами. Чтоб включиться на договор, придется предъявить паспорт и заключить контракт, но зато вы получите массу преимуществ; а именно – уменьшенную абонплату и набегающие с течением времени льготы.

Примечание: в договоре, зависимо от тарифного плана, указывается наибольшая скорость канала. Учтите – это максимум, который по эфиру гарантировать на физическом уровне нереально. Например, если вы избрали тариф на 64 кбит/с, то больше и не будет даже до рождения Фарадея, Максвелла, Герца и Попова. Но трафик на 1 Мбит/с зависимо от критерий приема может свалиться до тех же 64 кбит/с, и провайдер здесь не повинет.

LAN

2-ой скользкий момент – выход в инет абонентов локальной сети. Предусмотрен ли он тарифным планом либо договором? Дело в том, что видеонаблюдение проще всего организовать с помощью камер D-Link, но у каждой из их будет собственный IP. А, например, в сети PeopleNet хост осознает только IP зарегистрированного модема. Чтоб поглядеть видео с камеры издалече, его необходимо записать на HDD сервера системы, а оттуда стянуть по инету хоть каким другим вероятным методом. Пользующиеся популярностью доступные программки управления наблюдением делать это не позволяют.

С плавающим IP такая неувязка не возникнет в принципе, но будут другие, о которых уже сказано. Потому, планируя установку видеонаблюдения, непременно выясните у собственного провайдера, не придется ли за каждую камеру заносить отдельную абонплату и вообщем, будет ли хост работать с D-Link.

Сервер и система

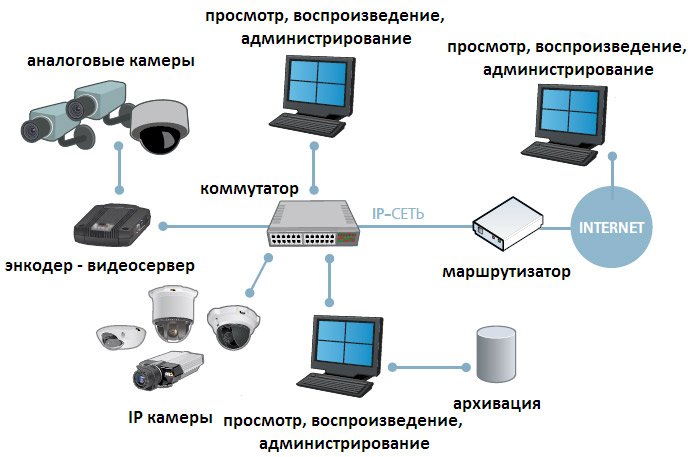

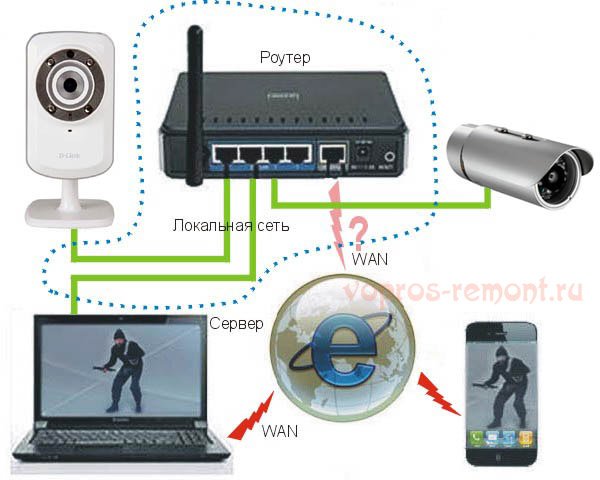

Обычное видеонаблюдение собирается по структурной схеме, приведенной на рисунке. При выполнении неких мер, обрисованных ниже, в качестве сервера подойдет хоть какой нетбук либо старый компьютер. Желаете еще проще? Да, может быть. Но себе, а не от воров.

Если на сервере есть хотя бы 6 USB портов (один – для мышки), то и камеры можно взять USB и обойтись без локальной сети. Как самую дешевенькую вебку сделать всепогодной и антивандальной, будет описано дальше. Но! USB соединение плохо защищено от помех, и длина кабеля со всеми изворотам не может быть более 15-20 м. USB-2 на наибольшей скорости 2 Мбит/с работоспособно, по ТУ, при длине кабеля до 5 м. И доступные управляющие софты рассчитаны на IP-камеры.Система видеонаблюдения своими руками

К слову, IP-камера совсем не означает, что она сама по для себя выходит в инет и передает картину владельцу. IP-камеры имеют IP- и MAC-адреса (MAC-адрес – физический идентификатор устройства в сети), но для выхода в инет им, как и всем, нужен провайдер и хост. И модем, если инет мобильный. Например, если есть 8 IP-камер, то, чтоб снять рисунки со всех их конкретно по проводному инету, необходимо приобрести 8 точек выхода и заносить восьмикратную абонплату.

Роутер может быть хоть каким. Непростой маршрутизатор не нужен, подойдет самый обычной коммуникатор (свич, хаб). Эфирный порт нужен, если в системе есть беспроводные камеры.

Современные роутеры – это, практически, очень солидные компы, к которым, для опции, например, можно подключить экран, клавиатуру, мышку. Есть у их и свой WAN. Но компы они спец; установить на таковой и настроить программку управления системой если и можно, то опытнейшему спецу. ОС, кстати, в большинстве случаев Linux. Так что вся система обойдется еще дешевле, если для сервера взять дешевенький б/у компьютер и обычный дешевенький хаб.

О HDD

Читатель, компьютерно грамотный и въедчивый, может язвительно спросить: а, простите, архив-то где храниться будет? Настроить сервер на передачу всех картинок сходу владельцу трудно, и мобильный инет таковой поток повсевременно точно не потянет. А тогда какой винт Система видеонаблюдения своими рукаминужен на локальном сервере? На нетбуках и б/у таких не бывает.

Меж иным, бывают. При 8 FPS с 5 камер на 600 TVL (см. дальше) за неделю при активности кадра 50% набегает около 10 ГБ архива данных. Жесткий диск на 120 ГБ не числился редкостью и 8 лет тому вспять, а сейчас? И если хранить архив, как говорится, весь сплошняком и не смотря, то раз в неделю придется брать аж 2 DVD болванки. Если же не лениться просматривать в ускоренном режиме и пропалывать, то 4-мя DVD в год под архив обойтись полностью реально.

Одно условие – винт должен быть конкретно винчестером, электромеханическим накопителем инфы. SSD (solid state drive, твердотельный диск; что-то вроде рейд-массива из кристаллов флешек) не пойдет, он очень неспешный, и кадрики не будут успевать на него записываться.

Примечание: активность кадра – отношение количества изменившихся на новеньком кадре пикселов к их полному количеству, считая по «сырой картинке», карте битов. Размер сжатого видео от активности кадра зависит очень очень. Только не отыскиваете аналога с JPEG: в потоке видео на сто процентов передается только любая 15-я картина (сжатая хотя бы этим же JPEG), а для промежных кадров – характеристики их конфигурации относительно опорных. Если в кадре дядька с мешком и топором медлительно крадется по колышущейся от ветерка травке, активность кадра будет 20-30%.

О UPS

Нужен ли для таковой системы UPS? Вопрос, казалось бы, праздный – ведь без электричества ничего и не узреешь. Правильно, но для неотапливаемой дачи есть аспект: зимой, на морозе, аккумулятор UPS одномоментно засульфатируется и стопроцентно выйдет из строя. Ну и иному оборудованию, если оно непрофессиональное, минус в плюс не пойдет. Так что, по окончании сбора урожая, когда красть уже нечего, всю технику лучше отвезти домой до весны.

Камеры

Итак, считаем, что вопросы выхода в веб решены, более-менее надежный канал связи у нас есть. Установка видеонаблюдения начнется с выбора камер и разработки схемы их размещения; эти вопросы тесновато взаимосвязаны. От их зависит и все другое, потому хаб, прокладку кабелей, обжимку разъемов, установка и настройку системы отложим на позже.

Какие они бывают

Камеры видеонаблюдения делятся на две огромные категории – открытые и сокрытые. Имея в виду в большей степени профилактическое предназначение системы, предпочтение следует дать открытым, они и дешевле. Но в неких случаях могут пригодиться и сокрытые, потому разглядим те и другие.

Открытые

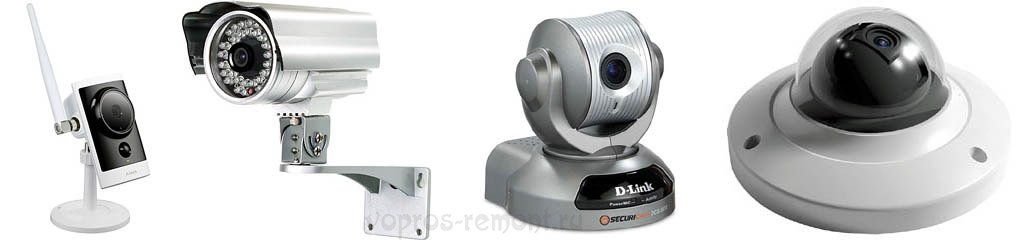

Главные виды открытых камер показаны на рисунке. 1-ая слева – консольная беспроводная; такие бывают и проводные. Самые дешевенькие, созданы для фиксированного обзора снутри помещений. Проводную консольную камеру нетрудно самому сделать антивандальной и приспособить для наружки, о чем будет сказано.Система видеонаблюдения своими руками

Последующая – внешняя с жестким креплением. Обычно, такие стоят недешево и снабжаются инфракрасной подсветкой, зум-объективом, интегрированным сенсором движения с определением образов, средствами защиты от глушения. Стоят недешево, и увлекаться ими себе не надо: применение таких камер оправдано для контроля очень огромных пространств и зон внимания снаружи от периметра.

3-я слева – внутренняя позиционируемая полноповоротная (PTZ). Достаточно дороги, но одна такая, закрепленная на потолке, для полного обзора комнаты подменяет 4 консольных. Если те не улучшены своими руками, как будет описано дальше.

Последняя – купольная всепогодная антивандальная. Кроме полного набора функций внешней камеры и PTZ, описанного чуть повыше, такие в большинстве случаев снабжаются к тому же автономной системой позиционирования, позволяющей производить сканирование всей полусферы независимо от компьютера.

Стоят купольные камеры недешево, но по соотношению функциональность/стоимость не имеют для себя равных. Хотя бы одну такую нужно забить в бюджет системы, если планируется видеонаблюдение для дома либо дачи.

Сокрытые

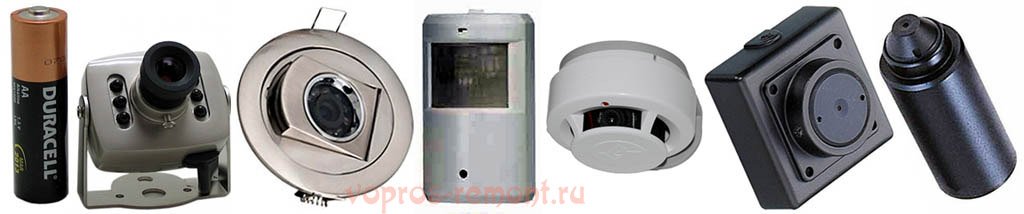

1-ая слева на рисунке – сверхминиатюрная. «Скрытость» как бы должна достигаться обычным уменьшением размера, но спецы, образно выражаясь, с 2-ух сторон баррикады, такие не уважают: их просто обнаруживает неопытный, но внимательный и настороженный нарушитель при соответственной психической установке. Зашита от глушилок и антижучков в большинстве случаев никакая. В общем, дорогие игрушки.Система видеонаблюдения своими руками

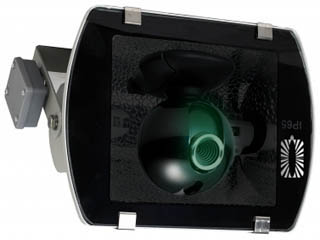

Последующие три – маскируемые, под потолочный осветительный прибор, сенсор движения и пожарный извещатель соответственно. Злодеи-профи над таким смеются и часто, завершая визит, оставляют на их глумливые надписи вроде: «Хозяин, поменяй лампочку!» либо «Мужик, я задумывался, ты умнее…»

Но для рабочего наблюдения в кабинете либо цехе маскируемые камеры, тем паче, что посреди их есть дешевые, подходят хорошо – они не так раздражают персонал, как нескромно пялящиеся «зырики».

И две последние – камеры потайные. Их замуровывают в стенки, встраивают в навесные потолки и т.п. В опытнейших руках потайные камеры – мощнейшее средство оперативной разработки. Много злодеяний и кропотливо оберегаемых секретов разоблачается с помощью их. Но профилактическая роль – нулевая, и стоят очень недешево, потому для домашнего видеонаблюдения не рекомендуются.

Выбор по характеристикам

Разрешение

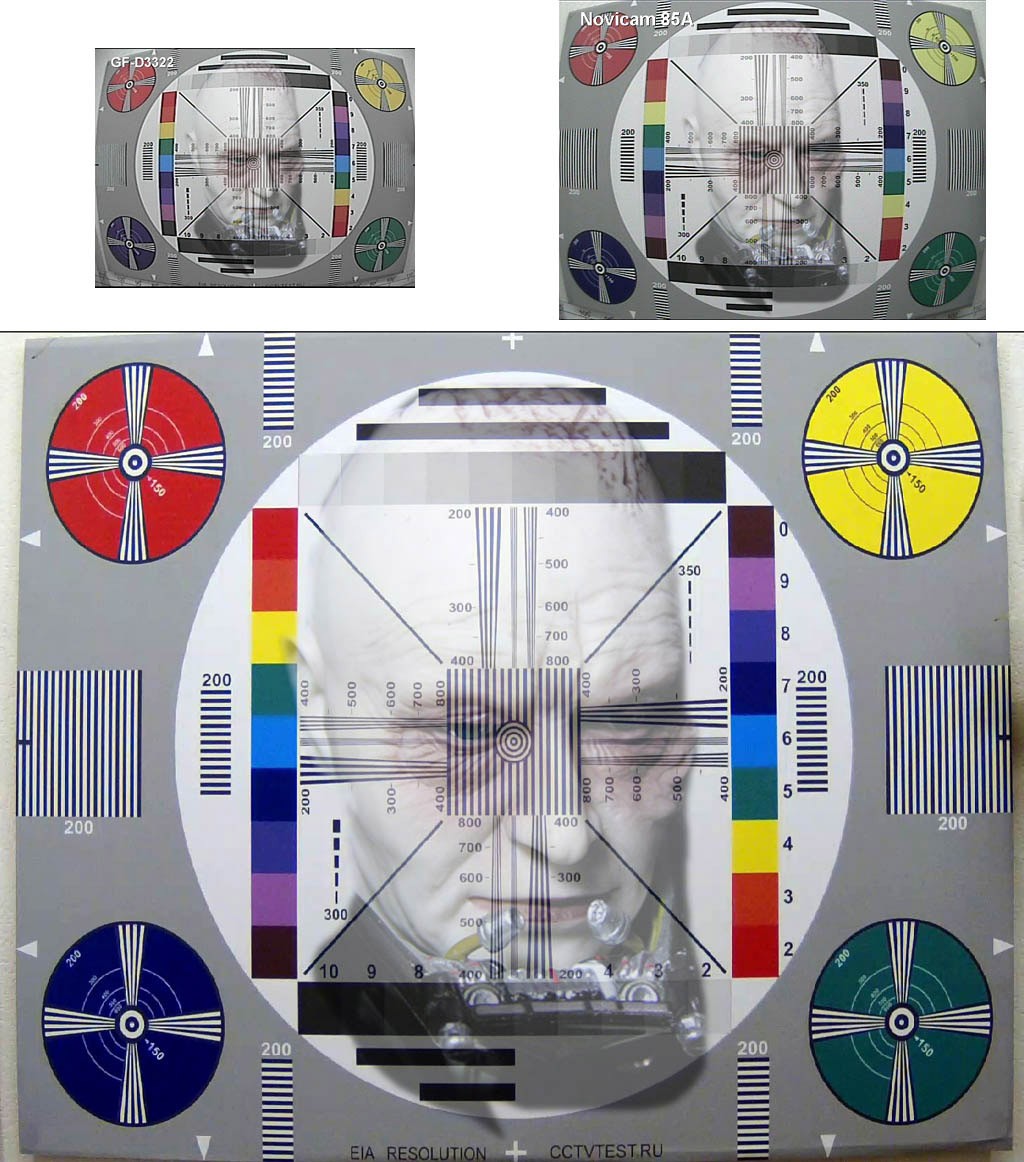

На рисунке показаны рисунки с камер с разрешением 450 TVL (TelevisionLines), ТВ-строк, 600 TVL и растровая с матрицы в 2 Мрх. Разница в детализации и геометрии испытательной рисунки лупит в глаза, но физиономию злодея из «Звездных войн» Дарта Вейдера опознать можно всюду. И личность реального нарушителя тоже можно будет опознать, не пользуясь криминалистическими софтами.Система видеонаблюдения своими руками
Кроме цены, камеры малого разрешения для удаленного видеонаблюдения имеют очередное большущее преимущество: требуется в разы либо 10-ки раз наименьшая пропускная способность канала связи и место под архив. В YourTube сюжет с таковой камеры рейтинга не наберет, по подглядывание с следующим обнародованием – это уже не личная безопасность, а паранойя вместе с УК.

Матрица и фокус

Если планируется круглогодичное уличное видеонаблюдение (сад/огород, личный дом, склад, производственная площадка и т.п.), то приобретает значение тип матрицы: CCD (Couple Charged Device, прибор с зарядовой связью, ПЗС) либо CMOS (Complementary Metal-Oxide-Semiconductor, комплементарная металл-окисел-полупроводник, К-МОП). CCD дешевле, но для наружки не годятся: от нагрева прямым Солнцем летом очень гремят, а от холодов зимой за 2-3 сезона деградируют.

Примечание: в спецификациях российских производителей К-МДП, металл-диэлектрик-полупроводник, это то же самое, что и К-МОП.

Другие производители в спецификациях маскируют CCD аббревиатурами собственного изготовления, да к тому же меняют из временами, потому в паспорте внешней камеры должно быть верно прописано: «Тип матрицы – CMOS».

Важен также размер матрицы на искосок. Он выражается в толиках дюйма: матрица 1/3 будет 25,4/3 = 8,47 мм, а 1/4 – 25,5/4 = 6,35 мм. По идее, чем больше матрица, тем обширнее ее динамический спектр, расстояние по яркости от уровня шумов до уровня белоснежного. Но тогда для получения такого же угла обзора будет нужно и большее фокусное расстояние объектива, а от этого падает глубина резкости. При большой матрице может потребоваться зум-объектив, а это не прекрасно. Кроме накладности, принципиальные для расследования детали фона возможно окажутся смазанными.

Примечание: при одной и той же оптике по картинке с матрицы 1/3 на 450 TVL опознать субъекта легче, чем с матрицы 1/4 на 600 TVL.

Спецы по поводу размера матриц разламывали и разламывают копья, но обычному юзеру себе довольно знать последующее:

  • Для обзора комнаты – матрица неважно какая.
  • Для периметра дома – пойдет неважно какая CMOS.
  • Для обзора придомовой местности со стенок, см. ниже – CMOS 1/3 450-600 TVL.
  • Для обзора участка с крыши – CMOS 1/3 на 600-800 TVL.

Рисунки с за ранее подобранных камер необходимо сопоставить при покупке – камеры различных производителей по ее качеству значительно различаются. В спецификациях на камеры нередко дают и фокусное расстояние объектива с глубиной резкости. 1-ое для обозначенных характеристик будет в границах 4-7 мм, а глубина резкости должна быть от 0,6-1,5 м до бесконечности. Для непрофессионального наблюдения объектив желателен с фиксированным фокусным расстоянием и неизменной наводкой на резкость. Фокусируемый зум-объектив и дорог, и не так надежен.

Сенсор движения

Принцип сенсора движения (ДД) прост: пока в кадре ничего не происходит, камера дремлет – ничего не снимает и не нагружает канал связи; он остается в распоряжении других камер, что-то заметивших. Внедрение камер с ДД позволяет понизить требования к связи либо к тому же каналу подключить больше камер.

ДД на данный момент снабжаются и простые дешевенькие камеры. Нередко такие брать не рекомендуют: дескать, к чему ДД, если он не может отличить упомянутого злого дядьку от приблудного барбоса либо набежавшей на Солнце тучки?

Даже очень к чему, и как раз поэтому, что замечает любые конфигурации. Барбос может вытоптать клумбу либо нагадить, и от него необходимо избавляться. Без фенологии (познания и учета природных явлений) нельзя организовать как выгодное товарное хозяйство, так и существенное подспорье к собственному столу.

Пример: во время просмотра архива увидено, что на даче был легкий заморозок, которого в городке, где всегда теплее, не отмечено. Означает, огурцы будут горчить, и лучше их собрать на корнишоны, чтоб не выкидывать позже, а все-же съесть либо прибыльно реализовать.

Что все-таки касается кабинета, то в помещении лишная чувствительность к движению не помеха: в нерабочее время все, что может случиться, не надо и должно быть отмечено.

Светочувствительность и подсветка

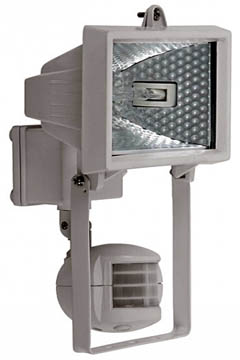

Система видеонаблюдения своими рукамиПри повышении чувствительности камеры с 1 лк (сумеречная) до 0,1 лк (ночная) стоимость увеличивается в пару раз. То же самое – если камера оборудована ИК подсветкой. Необходимо ли это? Лучше за часть различия в стоимости приобрести галогенный прожектор с ДД (см. рис.), либо раздельно ДД и к нему лампочку-экономку в внешнем плафоне.

Кроме экономии, тут для профилактики сыграет роль психология. В один момент вспыхнувший броский свет – недвусмысленный сигнал нарушителю: «Чувак, ты попалился! Делай ноги, пока не взяли!». Если же нарушитель совсем «отмороженный» – наркоман, радикал определенного рода – то по светлой точной картинке опознать его будет легче, чем по мутной и мерклой ИК.

Частота кадров

Для удаленного наблюдения необходимо брать камеру с малой частотой кадров 8 FPS. Почему конкретно 8? Если по каналу связи прошла картина с вебки при 25-30 FPS, то при 8 FPS он потянет 4-5 камер без звука, что довольно для полного обзора.

С другой стороны, отлично приготовленный спецагент реагирует на неожиданный раздражитель (свет, например, см. выше) за 0,15-0,2 с. 8 FPS дадут на каждый кадр 1/8 = 0,125 с, что резвее, и нарушитель будет зафиксирован.

Видео о камерах для видеонаблюдения

Усовершенствования обычных камер

Оптика

Посмотрите на набросок. На камеру наложена миносовая – (11-15) диоптрий линза для очков; она выделена несколько более насыщенным Система видеонаблюдения своими рукамицветом. Такие продаются поперечником 70 мм, и на камере закрепляются обхватывающими ее проволочными скобками, т.е. камеру не разбираем, и гарантия не пропадает.

Что это дает? Угол обзора расширяется с 60 до 90-110 градусов. Одна такая камера в верхнем углу комнаты даст полный ее обзор, и не нужна дорогая купольная либо 4 по углам, смотрящих наперекрест. Картина, правда, от линзы еще более поплывет, но мы ведь не кинофильм снимаем, а объект опознать все равно может быть будет.

При внешнем размещении 4 самодельных «суперширика», установленных в центре стенок, дадут полный обзор по кругу. Окончит систему купольная камера на крыше. Около углов строения останутся маленькие мертвые зоны, но опытнейший правонарушитель только вздохнет: «Близок локоть, да не укусишь!» Использовать их для проникания нереально.

Скафандр для вебки

Сейчас посмотрите на последующий набросок. Сообразительный самодельщик взял ну и запихнул дешевую вебку Genius в корпус Система видеонаблюдения своими рукамигалогенного прожектора. Вовнутрь за рефлектор положил несколько мешочков силикагеля, чтоб конденсата не было, а кабельный ввод после подключения залил церезином.

Вышло в два раза дешевле самой дешевенькой внешней камеры, но размеренно работает от –17 (ниже не было) до +45 при нагреве прямым Солнцем. В жару, правда, приметно шумит, но разобрать картину можно.

Камнем из рогатки либо стрелой из спортивного лука стекло разбивается при попадании в границах около 10 градусов от нормали; практически – при прямом. Пуля из спортивной пневматической винтовки либо пистолета под патрон Флобера при таком ракурсе оставляет на стекле щербинку, а при угле встречи более 30 градусов все вышеуказанные снаряды рикошетят. При подвеске на стенке с наклоном, как описано ниже, рикошетит и пейнтбольный шарик при стрельбе из хоть какой вероятной позиции.

Размещение камер

Правильным размещением камер можно достигнуть экономии кабеля таковой, что беспроводное наблюдение на участке в 12 соток становится ненадобным. Основной принцип уже описан – 4 на стенках, купольная на крыше. Необходимо еще найти высоту подвеса и угол наклона; это иллюстрирует набросок.Система видеонаблюдения своими руками

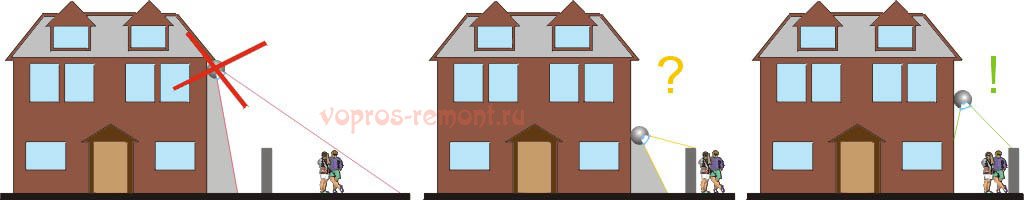

Слева – совершенно плохо: большая мертвая зона под стенкой, и напрасно тратим разрешение камеры на подглядывание за улицой. В центре – можно, но не надо: мертвая зона остается, камера висит очень низковато, а выстрелом либо видном из-за забора можно разбить стекло либо объектив.

А вот справа – оптимум. Полный обзор, и бросок на повреждение вероятен только из просматриваемого места.

Для обзора дачного участка стеновые камеры необходимо расположить попарно с различным наклоном на концах конька крыши; прекрасно, если крыша вальмовая. Картина с дачных камер нужна почетче, чем с домовых – глядеть необходимо достаточно далековато. Но вся система в целом выйдет дешевле, и канал связи может быть послабее: дорогая купольная камера высочайшего разрешения на крыше уже не нужна.

Эти суждения справедливы, если угол обзора расширен, как описано выше, либо вначале составляет 90 и поболее градусов. ДД со вспыхивающей подсветкой располагаются по стенкам около камер, либо, для дачи, 2 под парами камер.

Установка системы

Установка видеонаблюдения по сопоставлению с другими электрокоммуникациями имеет значительные особенности:

  • Кабель нужен комбинированный: коаксиал либо витая пара в одной оболочке с жилами питания.
  • К камерам на местности кабель прокладывают в траншее затянутым в трубу.
  • Земельные работы ведут по способности скрытно, пользуясь услугами полностью доверенных лиц; случайный дешевенький забулдыга за пузырь либо дозу сдаст не задумываясь, а черные личности меж собой договариваются просто.
  • Электропитание камер необходимо брать от сервера системы; камера, включенная в ближайшую розетку – все равно что пароль, написанный на заборе.
  • Сервер, хаб, UPS и прочее системное оборудование располагаются компактно в поле зрения одной из камер.

Настройка

Камеры

Камеры D-Link (кстати, их так именуют по имени компании, в первый раз их разработавшей и выпустившей на рынок) оснащаются ПО с аннотацией по установке, потому опишем кратко только существенное:

  1. Собираем и настраиваем LAN; здесь можно привлечь спеца, секретов пока нет.
  2. Выходим в веб с сервера.
  3. Подключаем к LAN ОДНУ камеру.
  4. Устанавливаем ее ПО и запускаем.
  5. Софт камеры сам ее отыщет и выдаст ее IP и MAC.
  6. На сервере в строчку поиска хоть какого браузера вводим приобретенный IP; раскроется панель управления камерой, где можно будет, например, настроить FPS, и узреть картину.
  7. Точно так же инсталлируем другие камеры по очереди.

Примечание: битрейт (скорость передачи важной инфы; Bit Rate) не трогаем либо выставляем неизменный CBR, constant bit rate).

Дальше настраиваем удаленный доступ. Это задачка уже не для дилетанта, и ПО камеры недостаточно: необходимо настроить через WAN-интерфейсы интернет-шлюз меж сервером и получателем инфы. Проще, к огорчению, нельзя – не будет конфиденциальности. Суровые торговцы камер и провайдеры оказывают такую услугу; случайных копьютерных гуру завлекать не надо. Но позже для юзера все очень просто: на получателе в браузере набираем IP камеры и, через двоеточие – присвоенный при настройке номер ее порта; на дисплее раскроется панель управления с картинкой.

Управляющие программки

D-Link обеспечивает высшую степень конфиденциальности и защищенности инфы, но воспользоваться им, как лицезреем, трудно и хлопотно. Платные плагины к D-Link, упрощающие работу с системой, стоят также много. Потому обширное распространение получили автономные программки управления камерами. Они позволяют получать картину с хоть какой камеры, с хоть какой вебки в сети, хоть на телефон, и записывать ее в архив.

Более всего всераспространены две: Ivideon и WebcamXP. Обе их можно скачать безвозмездно и установить без затруднений, как и хоть какой другой пользовательский софт. Необходимо только знать IP камеры, о чем уже говорилось. Но разница меж Ivideon и WebcamXP достаточно существенна.Система видеонаблюдения своими руками

Ivideon

Полностью бесплатна; надежных источников раздачи и руководств по установке – море. Но позволяет только записывать видео в реальном времени с одной камеры. Есть плагины, дозволяющие автоматом переключаться с камеры на камеру, но отмечено много глюков. В общем, очень не плохая программка для вебок, но для видеонаблюдения с полным обзором подходит непринципиально.

Примечание: Ivideon имеет ДД без определения. ДД камеры он не подменяет – оборотной связи нет, движение определяется по принятым кадрам. Т.е., камеры никогда не дремлют и всегда нагружают канал связи.

WebcamXP

В бесплатной версии на одну камеру позволяет регулировать скорость съемки; к примеру, делать кадр раз за секунду, либо через 0,5 с, либо через 2 с и т.п. Многокамерная триал-версия дается безвозмездно на 2 месяца, позже необходимо платить. Позволяет планировать включение/выключение камер, можно настраивать кодек, задавать путь сохранения архива, закачивать издалече по FTP и HTTP. Но работает только под WindowsXP и выше. Накладывает свой логотип на изображение, что не всегда допустимо. В целом, для самодельного непрофессионального наблюдения – пока безальтернативный вариант.

Примечание: пробовать одурачить, попользовавшись триалом, а потом удалив и скачав поновой – никчемно.

Архив бы утрамбовать…

Самое слабенькое звено самодельного видеонаблюдения – его обладатель. Просмотр и просеивание архива востребует более 3-4 часов раз в неделю, и работа эта мучительна. Нет ли доступных софтов, которые сами бы прореживали архив?

К огорчению, программ, которые сами могли бы осознать, что вам любопытно и необходимо, нет и пока не предвидится. Домашних, для рядовых юзеров, прореживателей архивов, как таких, нет вообщем. На домашний компьютер можно поставить ZoneMinder, но использование этой программкой просит наличия способностей программирования хотя бы среднего уровня.

Информация к размышлению

Размышлять будем о даче. И о других случаях, когда необходимо видеонаблюдение с полным обзором по вебу. Как лицезреем, исходные единовременные издержки составят около 10 000 руб, никак более, а потом по 400-600 руб./мес., либо 4800-7200 раз в год. Использованию системой придется уделять много времени и сил. А в случае чего – можно только следить; объект далековато и одномоментно не доступен.

Потому, до того как браться за видеонаблюдение, подумаем хорошо: а не скинуться ли всем миром, как в дачных приятельствах давно заведено, и не нанять ли охранника с собачкой? Пусть он и не герой, но нападение на человека при выполнении либо обученную и зарегистрированную служебную собаку – это уже не воровство с хулиганством. Это совершенно другие статьи УК, и сроки другие. И правонарушители отлично это знают.

Видео: пример самодельного видеонаблюдения в личном доме
