Светодиодная подсветка потолка своими руками дело, вообщем говоря, не новое. Со светодизайном на базе сведодиодов (LED, Light Emission Diod) радиолюбители начали экспериментировать еще в 70-Х, как светодиоды появились в продаже. Препятствием к широкому ее распространению было сначала несовершенство самих диодов – ограниченный цветовой спектр и «резкий» диапазон. Очень броский свет от первых светодиодов резал глаза.Светодиодная подсветка потолка своими руками

Сейчас светодиоды дают свет всех цветов радуги с гладким, «мягким» диапазоном. В продаже имеются особые сборки светодиодов для светодизайна – светодиодные ленты, источники питания к ним и контроллеры, дозволяющие плавненько регулировать цвет и яркость излучения. На данный момент светодизайном может заниматься человек, в технике не сведущий.

Вариантов не счесть, потому разглядим самый пользующийся популярностью и на техническом уровне более непростой: подсветку навесного и натяжного потолка. Все другое сделать будет проще.

Виды светодиодной подсветки

Навесной потолок можно подсветить 4-мя методами:

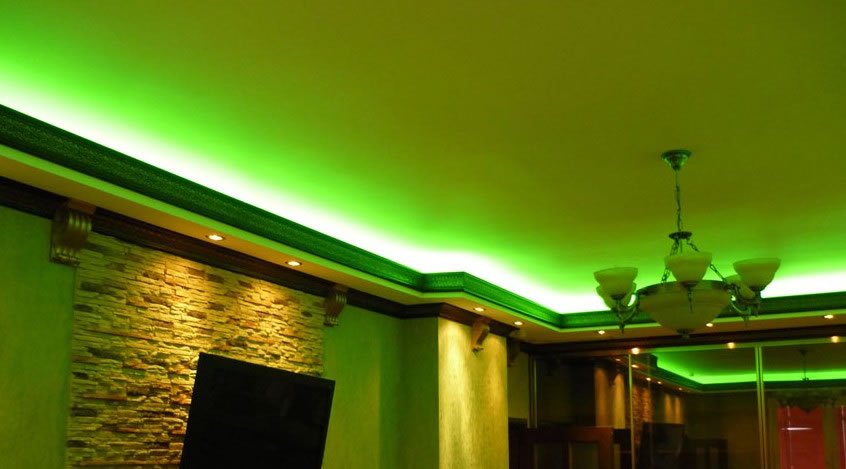

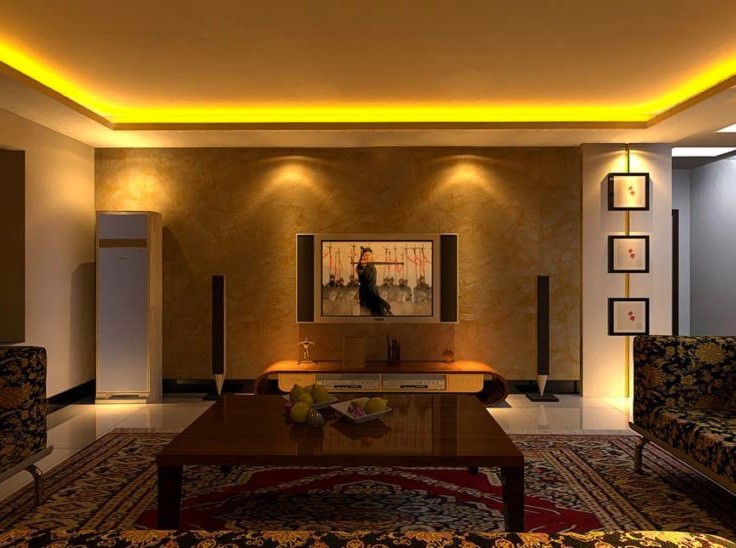

  1. Контурная рассеянная подсветка – светодиоды размещаются на полке (нижний ряд на рисунке) и светят ввысь. Подсветка образует сплошную световую полосу.
  2. Направленная подсветка – светодиоды устанавливаются на откосе и светят повдоль потолка. На основном (базисном) потолке видны расходящиеся лучики.
  3. Точечная подсветка («звездное небо»). Светодиоды светят с потолка прямо вниз. Такую подсветку сделать сложнее; лентой здесь не обойдешься, и необходимы некие (вобщем, простые) технические познания.
  4. Фигурная подсветка. Светодиоды располагаются в маленьких потолочных плафонах. Для устройства таковой подсветки, не считая технических познаний, необходимы и способности домашнего мастера.Светодиодная подсветка потолка своими руками

Подсветка потолка лентой

Контурная и направленная подсветка потолка светодиодной лентой – самый обычной метод светодизайна и в то же время обширное поле для творческого воображения. Технические же ее детали сводятся к выбору ленты, источника питания и неким тонкостям монтажа. О монтаже побеседуем ниже, а пока разглядим, как верно избрать технику.

Выбор светодиодной ленты

  • Цвет ленты. Здесь выбор однозначен – полноцветная RGB лента с контроллером. Стоимость самой ленты такая же, как и одноцветной, а контроллер стоит дешевле, чем ленты дополняющих цветов. Спрашивается, а для чего тогда вообщем одноцветные ленты? Для специальной подсветки на большенном протяжении, когда имеет значение стоимость оборудования: витрин, деревьев, огромных залов.
  • Светодиодная подсветка потолка своими рукамиПлотность излучателей. Плотность излучателей на ленте может быть 30, 60 и 120 на метр. Для контурной подсветки она, очевидно, должна быть побольше – 60 либо 120. А вот для направленной подсветки лучше взять ленту плотностью 30 либо 60. Если размеры ниши под установка позволяют, лучше установить по две ленты: на полке – 60 и 120, а на откосе – 30 и 60. тогда пригодятся 4 источника питания с контроллерами, но такая установка даст широкий спектр световых эффектов: ведь ленты можно включать и регулировать вместе. Можно получить двойную цветовую каемку, перемежающиеся лучики и пр.
  • Мощность ленты. Светодиодные ленты обозначаются знаками SMD и 4-мя цифрами, к примеру SMD 3028. 1-ые две числа обозначают потребляемую лентой мощность. Лента SMD 6035 будет сильнее вышеуказанной. Также мощность 1-го метра ленты указывается в ее паспорте. Для контурной подсветки довольно 8 Вт/м; для направленной – 5 Вт/м. Лучше поставить на полку ленты на 7 и 12-14 Вт, а на откос – 5 и 7 Вт. Это позволит обойтись более дешевенькими, без регулировки яркости, контроллерами и упростит настройку цвета.
  • Общая мощность подсветки. Этот параметр рассчитывается по длине световой полосы. Замеряем рулеткой, считаем сколько метров ленты будет нужно, и умножаем на мощность метра ленты.

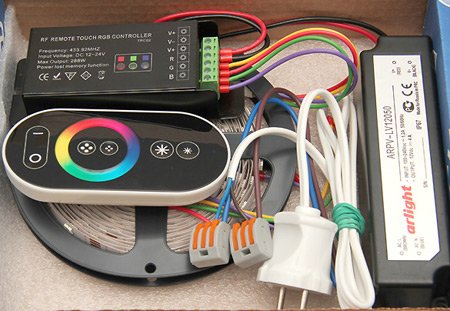

  • Источник питания и контроллер избираем по мощности, требуемой для засветки соответственной световой полосы. Очевидно, напряжение питания тоже должно быть подходящим. Светодиодные ленты выпускаются с рабочим напряжением 5, 12 и 24 В. Столько же должен давать ИП, и контроллер тоже должен быть рассчитан на такое напряжение.

Установка контурной и направленной подсветки

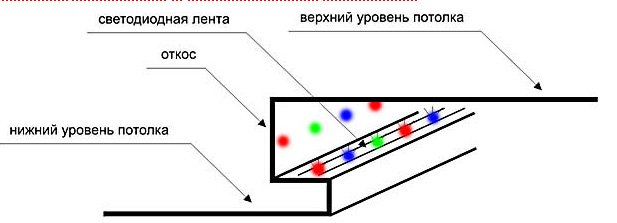

Как монтировать ленты в гипсокартонный потолок, ясно из рисунка. Дадим только несколько советов:

  1. Светодиодные ленты устанавливаются на липучке; липкий слой нанесен с оборотной стороны ленты и покрыт защитной пленкой. Перед монтажом ленты подберите подходящий по размеру к полке и откосу ПВХ уголок, и закрепите его в нише маленькими шурупами. К ПВХ липучка прилипает намертво, а вот от гипсокартона может с течением времени отклеиться. Если подсвечивается натяжной потолок, ПВХ уголок обязателен: ведь для самого маленького ремонта подсветки его придется снимать.
  2. Осторожно припаивайте провода к лентам. Их пластмассовая база и сами светодиоды страшатся перегрева. Лучше пользоваться флюс-пастой для пайки, припоем ПОС-61 либо аналогичным, с температурой плавления не выше 160 градусов, и паять «одним тычком». Если у вас нет огромного опыта пайки маленьких деталей, для пайки лучше пригласить мастера.
  3. Не соединяйте совместно более 3 м ленты. Токопровоядящие дорожки в массе пластмассовой базы могут не выдержать огромного тока. Секции по 3 м длиной подсоединяйте к контроллеру отдельными проводами
  4. При самостоятельном электромонтаже точно соблюдайте полярность и предназначение проводов: + от ИП – на + контроллера; соответственно и –. От контроллера +V, R, G, и B – на надлежащие клеммы лент.
  5. Разрезайте и обрезайте светодиодные ленты ТОЛЬКО по линиям реза, размеченным изготовителем. Исключение – последняя секция, но резать необходимо наточенными ножницами либо кусачками-бокорезами одним движением точно в центре меж диодиками.Светодиодная подсветка потолка своими руками

Как лицезреем, сокрытая подсветка потолка своими руками делается достаточно легко и уже позволяет получить прекрасный эстетический эффект. Усилить его, тем паче, что вы уже набрались опыта, можно, использовав другие типы подсветки.

Видео: установка светодиодной ленты на потолок в «Квартирном вопросе»

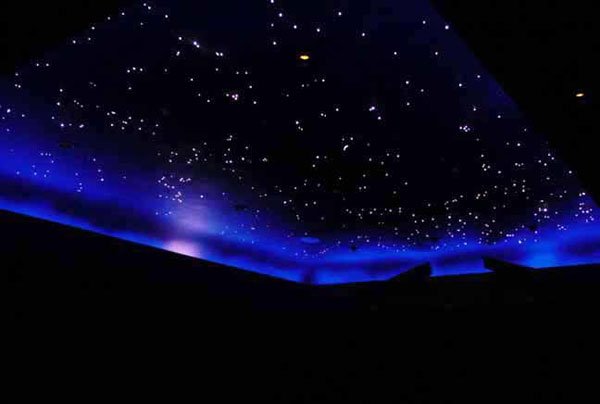

Подсветка «звездное небо»

Составляющие и элементная база

Для «звездного неба» лента уже не годится, необходимы отдельные светодиоды. Сначала: не пытайтесь включить много светодиодов прямо в сеть 220 В. малосведущие люди время от времени рассуждают: ага, в фонарике 3 диодика сияют от 6 В; означает, 100 диодов можно включить в 220 В после выпрямления.

Нельзя, кончится катастрофой и в буквальном смысле слова спаленными средствами. У батареек внутреннее сопротивление увеличивается при увеличении тока, и ток через диоды ограничивается. У сети электропитания внутреннее сопротивление фактически равно нулю. Гасящий резистор не выручает: светодиоды не держат оборотное напряжение 220 В (310 после выпрямления), их сходу пробьет, и получится КЗ – куцее замыкание со всеми своими последствиями.

Потому для «звездного неба» нужен таковой же ИП, как для ленты, но на 5 В. мощность ИП рассчитывается исходя из количества светодиодов: 10 Вт на 100 LED. Лишняя мощность ИП не повредит. Просто, потому что для «звездного неба» довольно 20 диодов, ИП годится самый обычный и дешевенький. Лучше также приобрести контроллер-прерыватель на 4-8 секций диодов. Тогда звездочки будут мигать, как истинные.Светодиодная подсветка потолка своими руками

При пайке отдельных светодиодов соблюдайте полярность: вывод плюса диодика длиннее и обозначен ключом, и осторожность – выводы достаточно просто ломаются. Также не забудьте одеть на каждый вывод изолирующую трубочку – «кембрик», по другому после монтажа морок не оберешься с маленькими замыканиями.

Установка «звездного неба»

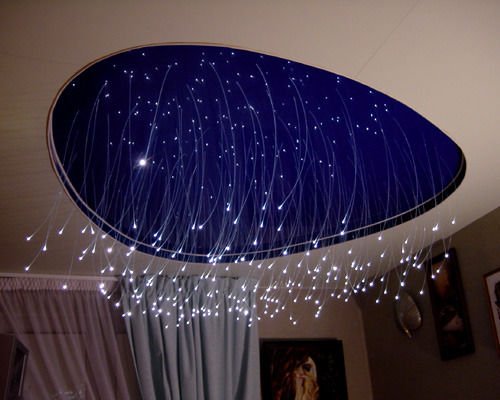

Проще всего подсветкой «звездное небо» снабдить натяжной потолок: светодиоды просто приклеиваются к базисному потолочному перекрытию каплями строительного силикона. Остается только подправить их, чтоб не светили совершенно уж вбок, и услаждаться зрелищем звездного неба.

Если же потолок гипсокартонный, придется вырезать точно под потолочную нишу дополнительную плиту, насверлить в ней отверстия по количеству диодов, закрыть с лицевой стороны полупрозрачной пластинкой, смонтировать электронную часть и установить всю конструкцию в потолочную нишу. Дело не минутное, и просит определенного мастерства.Светодиодная подсветка потолка своими руками

Но, если пластинка будет мелко-рифленая, то «звездочки» дадут колющиеся лучики, как истинные. Если к тому же на покрывающую пластинку приклеить изображение реального звездного неба с туманностями, галактиками и т.п., а отверстия под диоды насверлить в согласовании с положением реальных звезд, а при помощи гасящих резисторов подобрать яркость свечения, эффект будет классным.

Видео: вариант готового потолка «звездное небо» для «ленивых»

Фигурная подсветка

Для фигурной подсветки в фальшпотолке насверливаются перьевым либо циркульным сверлом – «балеринкой», центробором, отверстия под маленькие плафоны, в которые и помещаются светодиоды. Обычное решение – один, направленный вниз, в цетнтре, и 4-6, дающих лучики повдоль потолка. Но, очевидно, выбор определенного решения – полностью и вполне дело вкуса мастера и его домочадцев.

О цветах и мерцании

Принципиально: Подсветка потолка оказывает суровый психоделический эффект. Сначала о мерцании – нельзя использовать частоты 0,5 Гц (раз в две секунды), 2 Гц (дважды за секунду) и 7 Гц (семь раз за секунду). Они совпадают с тэта- и альфа-ритмами мозга и могут, в особенности при красноватом свете, вызвать даже эпилептический припадок.

Совсем неприемлимо резвое и резкое мерцание при помощи простых прерывателей, например – от аварийного фонарика. Необходимо применить особый контроллер, при подключении к которому диоды будут разгораться и угасать плавненько. И при любом, даже мельчайшем ухудшении самочувствия при либо после наблюдения за мигающей подсветкой, мерцание необходимо отключить. В особенности – если слышится шум в голове, возникают пятна перед очами, кружится голова.

Цвет подсветки также оказывает воздействие на психику:

  • Зеленоватый и желто-зеленый – успокаивает, расслабляет.
  • Желтоватый и желто-оранжевый, как и свет ламп накаливания, на психическом уровне нейтрален.
  • Голубой, бирюзовый и цвета морской волны – умиротворяют, настраивают на суровый разговор либо углубленные размышления.
  • Синий– напрягает, принуждает собраться, настораживает, обостряет сообразительность.
  • Сочетание желтоватого с синий– может вызвать истерику безо всякой предпосылки.
  • Красный– настораживает, возбуждает. На вечеринке в подвыпившими гостями красноватую подсветку лучше не включать: впечатлительные субъекты могут повести себя неадекватно. Но в брачной спальне красноватая подсветка может оказать благотворное воздействие.

Результат

Установка светодиодной подсветки потолка полностью осуществим своими руками человеку с исходными способностями домашнего мастера. Возникновение в продаже светодиодных лент сделало светодизайн легкодоступным хоть какому человеку, умеющему что-то делать руками и наделенному художественным вкусом.
