Выбрав в качестве отопления вариант водяных теплых полов, еще именуемых гидравлическими, придется основательно попытаться с их монтажом. Из всех вероятных типов теплых полов водяной более непростой в установке, но, в итоге выходит долговременная система отопления, которая позволяет достигнуть большего комфорта и экономии, чем обычная радиаторная система. Несколько удешевить установка можно, если установить водяной теплый пол своими руками. Для этого нужно закупить все нужные элементы и материалы, также приготовить поверхность полов во всех задействованных помещениях согласно установленным требованиям.Как утеплить пол в квартире

Если Вы еще до конца не обусловились с видом теплого пола — читайте материал о его выборе.

Подготовка поверхности. Особенности утепления базы под теплый пол

Древняя стяжка вполне демонтируется прямо до основания. В отличие от процесса формирования обыкновенной стяжки при установке теплого пола следует уже на исходном шаге выровнять пол по горизонтали, если имеются перепады более 10 мм.

Дальше на очищенную поверхность укладывается слой гидроизоляции. По всему периметру закрепляется демпферная лента. Она позволит восполнить термическое расширение пола при нагреве.

Принципиально: При использовании водяного теплого пола, в устройстве которого есть некоторое количество контуров, демпферная лента укладывается и по полосы меж контурами.

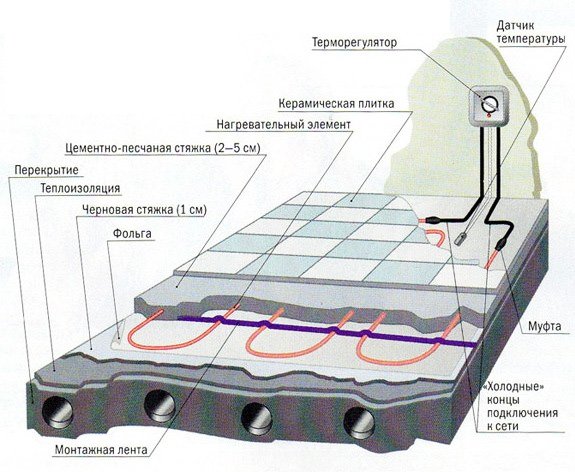

Укладка водяных теплых половДля того чтоб тепло не уходило вниз, нужно утеплить базу пола. Зависимо от расположения помещения и типа пола, также мотивированной направленности системы подогрева, выбирается соответственное утепление:

  • Если теплый пол — это дополнение к основной системе отопления, то довольно использовать вспененный целофан с отражающим фольгированным покрытием в качестве подложки для теплого пола (пенофол).
  • Для квартир с отапливаемыми помещениями этажом ниже довольно использовать листы пенополистирола либо экструдированного пенополистирола шириной от 20 до 50 мм либо другой крепкий теплоизолятор подходящей толщины.
  • Для квартир нижнего этажа с неотапливаемым подвалом либо домов, в каких пол размещен на грунте, следует использовать боле суровое утепление в виде насыпи керамзита и листов пенополистирола шириной в 50-100 мм.

Совет: Можно использовать спец теплоизоляторы для теплых полов. Такие материалы с одной стороны уже снабжены особыми каналами для укладки труб систем теплого пола.

Поверх теплоизолятора укладывается армирующая сетка. Она нужна для закрепления слоя стяжки, которой будет запираться вся система теплого пола. Кроме остального можно конкретно к сетке закреплять потом трубу теплого пола, заместо использования особых крепежных полос и клипс. При всем этом употребляются обыденные пластмассовые стяжки.

Выбор материалов и нужных устройств

До того как сделать теплый пол своими руками следует обусловиться с составом оборудования и всех частей системы и просчитать материалы.

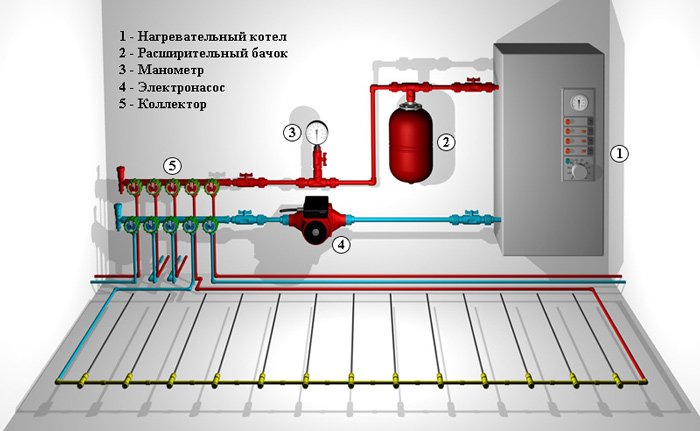

Состав и устройство теплого водяного пола содержит в себе последующие элементы:

  1. Водонагревательный котел;
  2. Нагнетающий насос (может быть в составе котла);
  3. Шаровые клапаны на входе котла;
  4. Трубы разводки;
  5. Коллектор с системой опции и регулировки теплых полов;
  6. Трубы для укладки по поверхности пола;
  7. Разные фитинги для прокладки основной трассы от котла и подсоединения труб теплого пола к коллектору.

Материалом трубы для водяного теплого пола может быть как полипропилен, так и сшитый целофан. Полипропиленовые трубы лучше избрать с армированием стекловолокном, потому что сам по для себя полипропилен имеет существенное значение линейного расширения при нагреве. Полиэтиленовые трубы в наименьшей степени подвержены расширению. Конкретно последние получили наибольшее распространение при сборке поверхностных систем отопления.Укладка водяных теплых полов

Употребляются трубы поперечником 16-20 мм. Нужно, чтоб труба выдерживала температуры до 95 градусов и давление в 10 Бар. Не непременно гнаться за дорогими вариациями с кислородными защитами и дополнительными слоями. В особенности если основная задачка — понизить общие издержки на установку теплых полов.

Коллектор представляет собой патрубок с целым рядом отводов (разветвитель). Он нужен для подключения нескольких контуров теплого пола к одной основной полосы подачи теплой воды и забора оборотной, охлажденной. При всем этом употребляются два разветвителя, которые инсталлируются в особый коллекторный шкаф. Один — для рассредотачивания жаркой воды, а 2-ой — для сбора оборотной, остывшей воды. Конкретно в составе коллектора располагаются все нужные элементы опции теплых полов: клапаны, регулировщики расхода, воздухоотводчики и системы аварийного слива.

Расчет и рассредотачивание труб

Для каждого помещения расчет протяженности трубы и шага ее установки нужно произвести в отдельности. Расчеты водяного теплого пола можно выполнить средством специализированных программ либо воспользовавшись услугами проектных организаций. Без помощи других посчитать нужную мощность для каждого контура очень трудно, при всем этом учитывается масса характеристик и аспектов. Если же допустить огрех в расчетах, это может свести на нет всю работу системы либо привести к противным последствиям, посреди которых: недостающая циркуляция воды, проявление «тепловой зебры», когда по полу чередуются теплые и прохладные участки, неравномерный нагрев пола и образование мест утечки тепла.

Для проведения расчетов нужны последующие характеристики:

  1. Размеры помещения;
  2. Материал стенок, перекрытий и термоизоляции;
  3. Тип термоизоляции под теплый пол;
  4. Тип напольного покрытия;
  5. Поперечник труб в системе теплого пола и материал;
  6. Мощность котла (температура воды).

По этим данным можно найти нужную длину применяемой трубы для комнаты и шаг ее установки для заслуги требуемой мощности теплопотери.

При рассредотачивании труб следует избрать лучший маршрут укладки. Принципиально учесть, что вода, проходя по трубам, равномерно остывает. К слову сказать, это не недочет, а быстрее плюс водяных теплых полов, ведь и теплоотдачи в комнате происходят не умеренно.Укладка водяных теплых полов

При рассредотачивании труб водяного теплого пола в каждом контуре следует придерживаться ряда правил:

  • Укладку труб лучше начинать от наружных, более прохладных стенок помещения;

Принципиально: Если ввод труб в комнату находится не со стороны наружной стенки, то участок трубы от ввода к стенке утепляется.

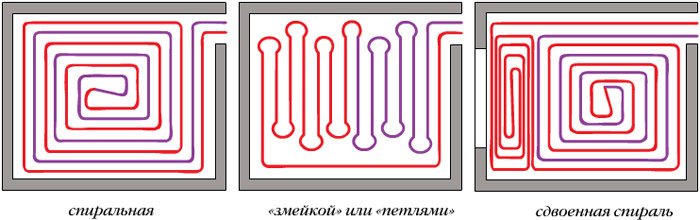

  • Для постепенного уменьшения нагрева пола от наружной стенки к внутренним употребляется метод укладки «змейкой»;
  • Для равномерного подогрева пола в помещениях со всеми внутренними стенками (в ванной, гардеробе и т.п.) употребляется укладка по спирали от края комнаты в центр. Труба доводится по спирали до центра с двойным шагом меж витками, после этого разворачивается и разматывается в оборотном направлении до вывода из комнаты и к коллектору.

Укладка водяных теплых половВ большинстве случаев труба укладывается с шагом от 10 до 30 см. Почти всегда довольно 30 см, а в местах с завышенными теплоотдачами можно сокращать до 15 см.

Кроме длины и формы рассредотачивания труб следует просчитать их гидравлическое сопротивление. Оно увеличивается с повышение длины и каждым поворотом. Во всех контурах, подсоединенных к одному коллектору, лучше привести сопротивление к схожему значению. Для разрешения таких ситуаций нужно делить огромные контуры с длиной трубы более сотки метров на несколько наименьших.

Для каждого контура покупается единый отрезок трубы нужной длины. Неприемлимо использовать соединения и муфты на трубах, которые укладываются в стяжку. Так что расчет длины и заказ должен осуществляться после кропотливо проведенных расчетов с продумыванием всего маршрута укладки.

Принципиально: Расчет ведется для каждой комнаты в отдельности. Также не нужно использовать один контур для подогрева нескольких помещений.

Для утепления лоджии, веранды, мансарды укладывается отдельный контур, не совмещенный с прилегающими комнатами. По другому большая часть тепла будет уходить на ее отопление, а комната остается прохладной. Утепление под теплый пол производится также как и с полом, размещенным на грунте. В остальном различий в плане монтажа теплого пола на лоджии нет.

Видео: теоретический семинар об устройстве теплых полов

Выбор и установка коллектора

Определившись с количеством контуров можно подобрать соответственный коллектор. У него должно быть довольно выводов для подключения всех контуров. Не считая того коллектор отвечает за регулировку и настройку водяных теплых полов. В самом ординарном варианте коллектор обеспечен только запорными клапанами, что существенно удешевляет систему, но фактически лишает способности настраивать ее работу.

Мало дороже варианты, которые предугадывают установку регулировочных клапанов. С помощью их можно корректировать расход воды для каждой петли в отдельности. Повышение цены хоть и будет приметным, зато такая система позволит настроить теплый пол для равномерного прогрева всех помещений.

Неотклонимыми элементами для коллектора являются воздухоотводный клапан и сливной отвод.

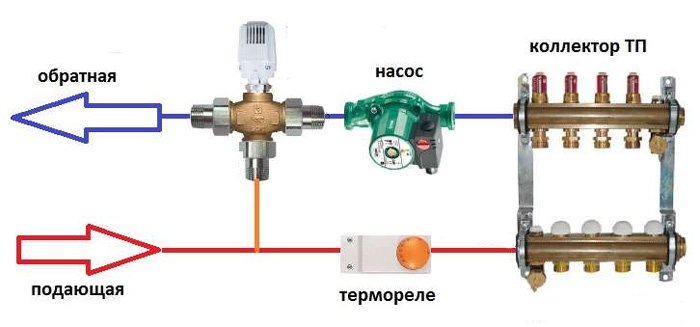

Укладка водяных теплых половДля полной автоматизации гидравлического теплого пола употребляются коллекторы с сервоприводами на клапанах и особые подготовительные смесители, которые регулируют температуру подаваемой воды, соединяя ее с оборотной остывшей. Такие системы по собственной цены могут составить огромную часть бюджета на всю установку теплых полов.

Для личного использования в их нет особенной необходимости, ведь легче один раз кропотливо настроить коллекторную группу более обычного типа, чем тратиться на автоматическую систему, которая и так при неизменных нагрузках будет работать в одном и том же режиме.

Коллектор теплого пола устанавливается в особый коллекторный ящик. Толщина такового ящика в большинстве случаев составляет 12 см. Размеры подбираются с учетом габаритов коллекторной группы со всеми необходимыми дополнениями в виде датчиков давления, воздухоотводов и сливов. Под коллекторной группой должно оставаться место до пола нужное для загиба подведенных труб от всех контуров теплого пола.

Фактически установка водяного теплого пола начинается с размещения коллекторного шкафа. Располагать коллекторный шкаф следует так, чтоб трубы от каждой комнаты и контура были приблизительно равной протяженности. В неких ситуациях можно приблизить шкаф к наибольшим контурам.

Самый обычный метод скрыть шкаф — это вмонтировать его в стенку. Толщина в 12 см это полностью позволяет. Главное учитывать, что пробивать отверстия и углубления в несущих стенках безотступно не рекомендуется и даже запрещено почти всегда.

Принципиально: Устанавливать ящик следует выше уровня теплых полов, не допуская отвода труб ввысь от него. Исключительно в этом случае сумеет правильно работать система отвода воздуха.

Коллекторный шкаф собирается и заполняется по общему эталону согласно с инструкциями применяемого коллектора, так что заморочек с монтированием всех частей и дополнительного оборудования не возникнет.

Видео: сборка коллектора

Выбор нагревательного котла

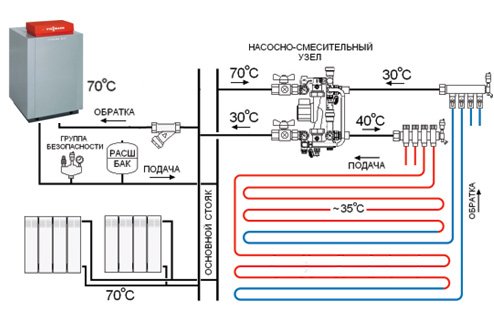

Выбор котла сначала определяется его мощностью. Он должен управляться с нагревом воды в пиковые моменты загрузки системы и иметь некий припас по мощности. Приблизительно это означает, что мощность котла должна приравниваться суммарной мощности всех теплых Укладка водяных теплых половполов плюс припас в 15-20%.

Для циркуляции воды в системе нужен насос. В современных котлах, как электронных, так и газовых, имеется интегрированный насос. Почти всегда его хватает для отопления одно- и двухэтажных жилых домов. Только если квадратура отапливаемого помещения превосходит 120-150 м?, может пригодиться установка дополнительных вспомогательных насосов. В данном случае их устанавливают в отдаленные коллекторные шкафы.

Прямо на входе и выходе котла инсталлируются запорные клапаны. Это поможет отключить котел на случай ремонта либо профилактики без необходимости сливать всю воду из системы.

Принципиально: Если коллекторных шифанеров несколько, то на основной трассе подвода теплой воды устанавливается разветвитель, а после него — сужающие переходники. Это нужно для равномерного рассредотачивания воды по системе.

Установка труб водяного теплого пола и заливка стяжки

В главном производится укладка теплого пола с внедрением особых крепежных профилей, которые закрепляются к полу дюбелями и саморезами. На их имеются гнезда для закрепления труб. С помощью их еще легче соблюсти расстояние шага меж витками трубы.

Совет: Для закрепления довольно использовать пластмассовые стяжки, которыми прижимается труба к армирующей сетке. Принципиально при всем этом не стягивать трубу очень туго, лучше чтоб петля стяжки была свободной.

Трубы в большинстве случаев поставляется в виде бухт. Нельзя растягивать трубу из бухты виток за витком. Нужно разматывать равномерно ее по мере укладки и закрепления на полу. Все извивы выполняются аккуратненько с соблюдением ограничения на мало вероятный радиус. В большинстве случаев у полиэтиленовых труб этот радиус приравнивается 5-ти поперечникам.

Если очень пережать полиэтиленовую трубу, то на извиве может показаться белесая полоса. Это означает, что материал начал резко растягиваться и образовался залом. К огорчению, такие недостатки нельзя укладывать в систему теплого пола из-за растущих рисков прорыва в этом месте.Укладка водяных теплых полов

Концы труб, которые подводятся к коллектору, по мере надобности прокладываются через стенки и заключаются в теплоизолятор из вспененного целофана. Для подсоединения труб к коллектору употребляется или евроконусная система, или обжимной фитинг.

Если Вы в первый раз сталкиваетесь с полипропиленовыми трубами — рекомендуем почитать об их сварке и монтаже.

Когда установка теплого пола завершена, производится неотклонимая проверка системы под высочайшим давлением. Для этого в трубы заливается вода и подается давление в 5-6 бар в течение 24 часов. Если протечек и существенных расширений на трубах не увидено, то можно приступать к заливке бетонной стяжки. Заливку проводят при присоединенном рабочем давлении в трубах. Только спустя 28 дней можно считать, что стяжка готова, и приступать к предстоящим работам по монтированию напольного покрытия.

Подробнее о заливке обычной бетонной стяжки читайте по ссылке.

Принципиальные аспекты формирования стяжки теплого пола

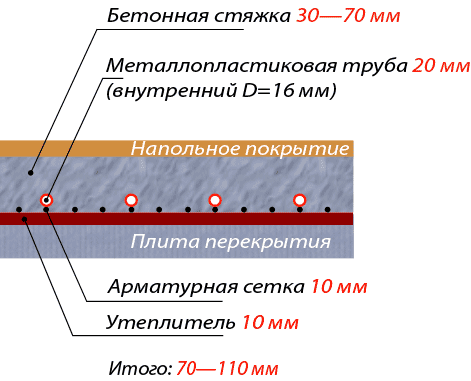

Есть некие особенности в формировании стяжки поверх водяных теплых полов. Связано это с принципом рассредотачивания тепла в ее толще и применяемом напольном покрытии.

  • Если укладка теплого пола делается под плитку, то следует сделать стяжку шириной приблизительно в 3-5 см, либо же распределить трубы с промежутком 10-15 см. В неприятном случае тепло от труб не будет подабающим образом прогревать место меж ними, и проявится такое явление как «тепловая зебра». При всем этом чередование теплых полос и прохладных будут довольно верно чувствоваться стопой.
  • Под ламинат, линолеум и т.п. лучше стяжку сформировать более узкой. Для прочности в данном случае употребляется еще одна армирующая сетка поверх теплого пола. Это уменьшит термический путь от труб к поверхности напольного покрытия. Также под ламинат не укладывается слой теплоизолятора, ведь он только усугубит эффективность теплого пола.

Включать отопление водяным теплым полом можно при первых намеках начала осенних холодов. Начальный прогрев может затянуться на некоторое количество дней, после этого система уже будет поддерживать нужную температуру. Большая инертность водяных теплых полов может сослужить и неплохую роль, даже если по каким-то причинам котел не сумеет некое время нагревать воду, система будет еще длительно время отдавать тепло помещениям.Укладка водяных теплых полов

Не считая этого можно держать систему теплых полов на малой мощности в течение всего года, отключив огромную часть контуров и оставив только часть, которая обогревает комнаты, где напольное покрытие выполнено глиняной плиткой либо наливными полами (прихожая, ванная и т.п.), ведь даже при горячей погоде такие покрытия по ощущениям прохладные.

Видео: Установка водяного теплого пола своими руками
