Честно обеспечить свое благосостояние всегда было тяжело, а утратить праведно нажитое при пожаре либо краже – грустно, и снова зарабатывать необходимо… Охранно-пожарная сигнализация (ОПС) позволяет свести риск пропажи имущества от несчастья к минимуму, а ставки страховых взносов для оборудованного ею жилища значительно ниже.

В наше время появилось очередное подходящее событие – установка пожарной сигнализации своими руками может произвести человек, знакомый с азами электротехники и домашних работ, а узаконивание верно собранной системы в большинстве случаев не просит соблюдения сложных формальностей.

Неуж-то? ОПС – дело суровое, на сигнал волнения должно отреагировать МЧС. И установка пожарной сигнализации по закону должна выполняться лицензированной организацией, это всем понятно.

Да, но современная электроника так упростила построение автоматических охранных систем (АОС), повысив в то же время их функциональность и надежность, что, образно выражаясь, сытые волки бдительно охраняют пасущееся стадо: мастера имеют размеренный доход, сосредоточившись только на охранных функциях, а граждане, не напрягая бюджет, обеспечивают свою безопасность.

Чтоб разобраться, почему охранно-пожарная сигнализация своими руками стала полностью реальной, и как ее верно сделать, давайте кратко ознакомимся с эволюцией АОС, устройством их в целом и составных частей, и принципами организации охранных служб жилых помещений.

Как развивались АОС

До чипов и герконов

Сначало АОС строились в виде цепочки размыкающихся термодатчиков: пружинные контакты спаивались сплавами Вуда либо Розе с температурой плавления 70-86 градусов. Принудительно замыкалась цепочка ручным извещателем с нормально замкнутыми контактами.

Установка охранно пожарной сигнализацииВсе это совместно создавало шлейф Ш. От нагрева припой расплавлялся, контакты расползались, цепь рвалась, включенное в нее реле тоже с нормально замкнутыми контактами отпускало, его контакты замыкались и включали сигнал волнения. Нажав кнопку извещателя, можно было дать тревогу вручную.

Такие системы худо-бедно работали как локальные, но для связи с центральным пультом требовалась длинноватая линия (ЛС), подверженная неисправностям и имеющая собственные сопротивление утечки, сопротивление проводов, емкость и индуктивность, что могло вызвать как неверную сработку, так и несработку по реальной угрозы.

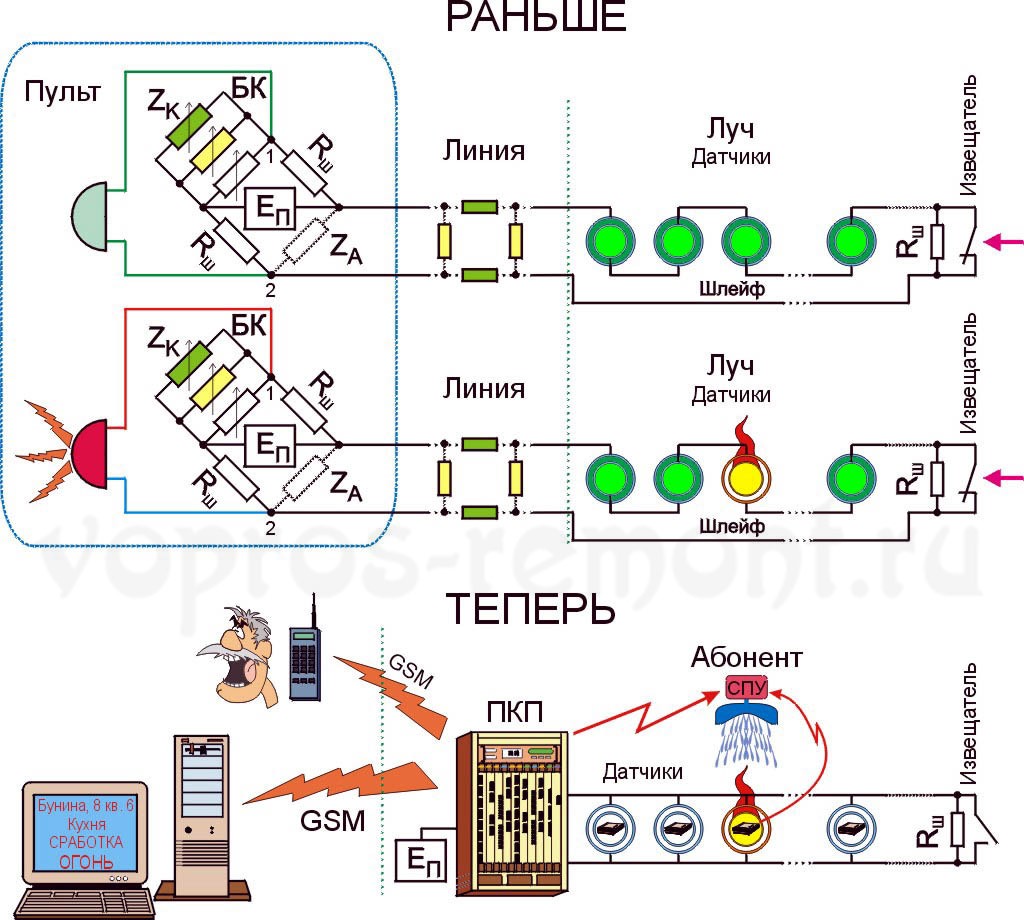

Потому на пультах стали включать лучи – шлейфы с ЛС – в диагональ электронного моста, а в его обратную диагональ – балансный контур БК (см. рис). Луч характеризовался уже не сопротивлением шлейфа RШ, а полным сопротивлением (импедансом) абонента ZА. Регулируя БК, добивались равенства его импеданса ZК импедансу абонента ZА. При таком условии потенциалы в диагонали моста 1-2 оказывались равными, а напряжение U1-2=0. При сработке датчика появлялось U1-2>0, что и включало тревогу.

Мостовая схема АОС позволила внести принципиальное усовершенствование: параллельно извещателю стали включать резистор строго определенной величины RШ. Это позволило по величине U1-2 судить о нраве сработки: если в цепи остался RШ, то это кто-то надавил кнопку извещателя, тогда U1-2 будет приблизительно в два раза меньше наибольшего; это сигнал «Внимание». Если разомкнулся датчик, то увидим точный обрыв цепи и максимум U1-2; это – «Тревога».

Такая система была не очень надежной: мельчайшая неисправность давала неверную сработку, выезжал наряд, а потом монтер, выражая в случайной форме свои мысли по этому поводу, шел находить и устранять. Неверные сработки уменьшали степень доверия к АОС и от наряда до монтера объект оставался открытым.

Более того, брызги припоя время от времени попадали меж разомкнувшимися контактами, и датчик, «пискнув», снова успокаивался. Бывали случаи, когда правонарушители стреляли по датчикам из пневматического ружья через форточку, и, лицезрев, что наряд уехал, знали, что у их есть не меньше часа на «дело».

Много морок доставляли и БК: характеристики ЛС очень «плавали». Работника с электротехническим образованием на пульт полиция и пожарники встречали с распростертыми объятиями, но часто скоро приходилось подписывать заявление «по собственному»: заработная плата была малеханькой (не лезет же на ножик и под пули), а нервотрепки не меньше, чем у оперов.

В широких объектах, состоящих из многих абонентов (универмаг, почтамт) лучи из помещений сводили в локальный пульт – приемно-контрольный прибор (ПКП), автоматом дававший сигнал волнения по телефонной полосы при сработке какого-то из лучей. Это позволяло понизить зависимость БК от состояния ЛС, которые находились уже в ведении связистов, но уменьшало надежность: хорошо покопавшись в ПКП, можно было отключить от пульта весь объект и действовать там в свое наслаждение.

Тогда же делались пробы использовать параллельное включение датчиков с термобиметаллическими нормально разомкнутыми контактами, зашунтированными RШ. По идее, это позволило бы по величине U1-2 судить с удаленного пульта и о месте сработки, чего поочередная система никак не позволяет. Но открытый биметалл оказался очень ненадежным: датчик с окислившимися контактами заблаговременно никак не заявлял о для себя, и позже молчал, как рыба об лед, когда огнь уже полыхал вовсю.

Герконы

Герметизированные магнитоуправляемые контакты – герконы – произвели первую революцию в АОС и ОПС. Герконы выдерживают млрд срабатываний без окисления контактных поверхностей, а неувязка сработки по температуре просто отважилась применением удерживающих магнитов из материалов с точкой Кюри в 70 градусов: при нагреве магнит переставал магнитить, и контакты размыкались.

Принцип устройства геркона позволяет сделать его переключающимся, что дает надежный датчик, применимый и для поочередной, и для параллельной ОПС. Правда, точность определения места сработки аналоговыми методами оставалась низкой, потому параллельные аналоговые ОПС распространения не получили. Все же, конкретно благодаря герконам появилась пожарная сигнализация в квартире: надежность и дешевизна датчиков обеспечивали цена системы, доступную даже рядовому русскому потребителю.
К «герконной эпохе» относятся и 1-ые дымовые датчики, но никак и никак не бытовые: сработка по дыму обеспечивалась ионизацией зазора меж недвижными контактами, зачем он подсвечивался ампулкой с радиоактивным изотопом. Монтеры сигнализации страшились таких датчиков, в толстом железном корпусе и замаркированных знаком радиационной угрозы, как огня, и применялись они изредка, на особо принципиальных объектах.

Тогда же начали преобразовываться и ПКП: применение микросхем средней степени интеграции и аналого-цифровых преобразователей (АЦП) позволило упростить БК либо совсем от их отрешиться и замерять характеристики луча конкретно. Появились и 1-ые беспроводные ПКП с автономным питанием, независимо от телефонных линий дававшие тревогу на пульт по системе «Алтай» – прототипе современной мобильной связи, придуманной в СССР еще в 50-х годах.

Чипы и лазеры

Подлинный переворот в ОПС произвели и сделали ее общедоступной огромные интегральные микросхемы (БИС, чипы) и маленькие полупроводниковые лазеры. Задело это всех звеньев ОПС, и в новейшую систему органично вписались наилучшие из прежних достижений (см. на рисунке ранее по тексту понизу).

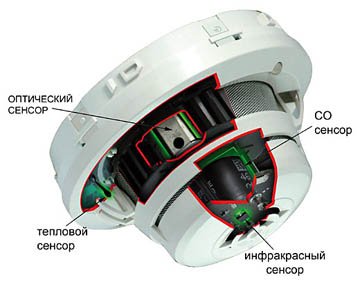

Установка охранно пожарной сигнализацииДатчики при помощи лазерных сенсоров держут под контролем температуру и задымленность сходу по нескольким характеристикам, что исключает неверную сработку (см. рис. слева). Некие датчики совмещают внутри себя функции сенсоров движения, о их будет сказано дальше. «Умные» датчики могут быть и автономными, снабженными интегрированным аккумом.

ПКП наших дней – компьютеризованное устройство, способное работать как с «умными» младшими сотрудниками, так и со старенькыми, но полностью неотказными и очень дешевенькими герконами. Это позволило включить в состав бытовых ОПС СПУ – сигнально-пусковое устройство, по сигналу ПКП либо конкретно от датчика включающее табло-указатели, мигалки, сирены и открывающее клапаны автоматической системы пожаротушения.

Современные ОПС – цифро-аналоговые параллельно-адресные: в каждом датчике прошит его электрический адресок, и ПКП точно знает, где что вышло. Аналоговые датчики при помощи развитого ПО также довольно точно контролируются по характеристикам шлейфа.

Сигнал волнения подается по GSM на мобильный телефон обладателя и на компьютер охранной организации. Тревога может дублироваться конкретно от чипованного датчика, а включение СПУ – кроме него от КПП.

Датчики движения на тех же чипах и инфракрасных лазерах сделали ОПС вправду охранными: они держут под контролем весь объем помещения либо площадь двора. Сигнал лазерного сканера преобразуется в код, а микропроцессор ПКП безпрерывно ассоциирует коды один за одним, отсеивая помехи от погоды, осадков, маленьких неопасных объектов.Установка охранно пожарной сигнализации

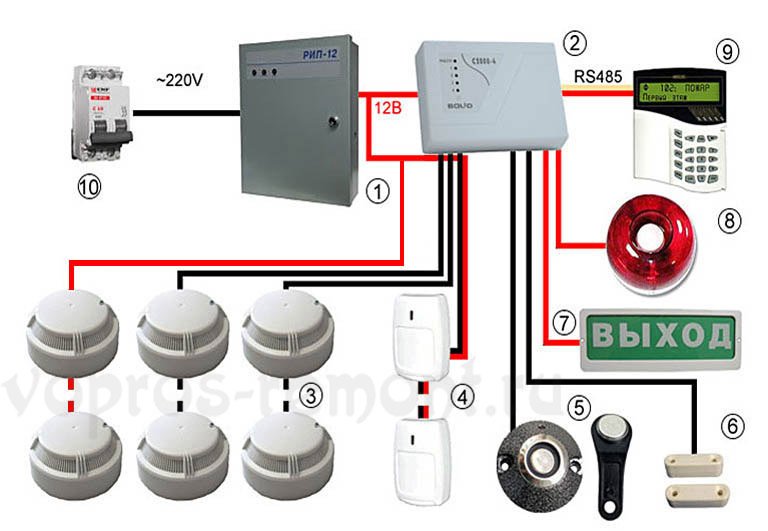

Способности современной полнофункциональной ОПС представлены на рисунке. Стоит такая очень недешево, но систему поординарнее, для квартиры полностью надежную, можно собрать и самому. Как – будет описано дальше, а пока поглядим, что необходимо и чего можно достигнуть вообщем:

  1. Источник бесперебойного питания (ИБП) нужен, чтоб ОПС продолжала действовать в обесточенной квартире;
  2. ПКП;
  3. Универсальные датчики-оповещатели: слева группа автономных, напр. в гараже;
  4. Датчики движения;
  5. Электрический замок;
  6. Герконовый противовзломный контактор;
  7. Табло-указатель;
  8. Локальный сигнализатор волнения;
  9. Экран с пультом управления;
  10. Автомат ОПС.

Дадим некие пояснения. Во-1-х, герконовые датчики вскрытия пока держатся на собственном месте, не конкурируя с датчиками движения, и дело не только лишь в дешевизне и надежности. Небольшой герконовый контактор просто скрыть, его работа не находится антисканером. Поиски такового «клопа» (а непонятно, есть ли он вообщем) при опытной установке требуют столько времени, что и взлом теряет смысл.

Во-2-х, заместо хоть какого из устройств по поз. 7, 8 может быть подключено СПУ. В-3-х, по поз.10: питание ОПС непременно должно выполняться от отдельного автомата, включенного ПЕРЕД квартирным, по другому надежная работа системы не гарантируется. И, в конце концов, пульт с экраном по коду доступа позволяет без помощи других сбрасывать, тестировать и перенастраивать ОПС.

Оргсруктура

Коренное улучшение технической базы повлекло за собой и усовершенствование организационной структуры ОПС: на пульт МЧС абоненты заводятся изредка, это недешево и перегружает как оборудование, так и персонал. Роль концентратора сигналов взяли на себя личные охранные конторы. Пылает либо крадется не всюду и не всегда, и они при применимой нагрузке могут набрать много абонентов, что при маленький абонплате обеспечивает солидный доход.
Обладателям такая система тоже прибыльна: личный лицензированный сторож охотно проконсультирует, поможет советом, ему не занимать опыта во содействии с МЧС и милицией. А так как владелец все-же платит ему свои кровные, то и востребовать в случае чего проще, чем с госструктуры.

Беремся за сигнализацию

Нужен ли проект?

Проект пожарной сигнализации нужен, и не столько по формальным суждениям. Только сторож с огромным опытом сумеет точно указать места расположения устройств, их типы и схему соединения.

По другому пламя может разбушеваться до неисправимого, а злодей, сходу углядев «самопал» (они в сигнализации отлично разбираются), только хмыкнет и, «забомбив хату», рассядется привольно в возлюбленном хозяйском кресле, попивая хозяйский коньячок, покуривая хозяйскую сигару, лаского поглаживая торбу на коленях, туго набитую хозяйским хорошем и посматривая иронично на датчики в полной боевой готовности.

Но охранные конторы, в общем справедливо полагая, что главное – настоящая безопасность, а не бумаги, часто идут на поблажки возможным абонентам: проект соглашаются делать подешевле, эскизный, либо ограничиваются еще больше дешевенькой консультацией: где какие датчики ставить, где поместить ПКП, каким кабелем и как все соединять.

Позже, проверив работу, берут на охрану, а по документам проводят от себя задним числом. Владельцу от этого не ужаснее: раз контракт подписан и квартира уже на пульте, на сторожей ложится вся мера ответственности.

Составляющие современной ОПС совсем надежны, техническое сервис пожарной сигнализации сводится к повторяющейся проверке ее работоспособности и готовности, которую вместе с дежурным охранной организации полностью может провести и сам обладатель, так что и по сервису заморочек, обычно, не появляется.

Как что делать?

Закон не воспрещает самому делать ОПС, лишь на пульт такую не возьмут. Придется ограничиться выводом волнения на мобильный, да и это уже суровое подспорье в несчастье: МЧС и милиция должны реагировать на любые сигналы людей. Потому опишем, какое для какого варианта оборудование выбирать, и как верно собрать его в работоспособное целое.

ПКП

Типы современных ПКП показаны на рисунке. 1-ый слева – проф многолучевой аналого-цифровой. Такие могут работать с хоть какими схемами ОПС, соединяться каскадно, обеспечивая охрану объектов хоть какой степени трудности и вести диалог с компом охранной организации, фиксируя и передавая полную картину развития обстановки. В быту не используются.Установка охранно пожарной сигнализации
Последующий – полупрофи, цифровой для параллельных адресных ОПС. Он показан открытым, т.к. снаружи это глухая коробка. Справа понизу в нем – ИП; рядом – аккумулятор, достаточно мощнейший, как видно, на несколько часов, до суток, автономной работы.

Слева верху – электрический блок, а на пустом месте около него в круглые сутки охраняемых помещениях размещается пульт управления, но обычно его относят подальше. Дело в том, что такое сердечко ОПС, хоть и снабжено системой самозащиты, все таки самое уязвимое место охранной системы. Работу микропроцессора можно засечь особым сканером, наподобие того, как делают угонщики автомобилей, и вмешаться в нее ненужным для обладателя образом.

Потому ПКП безотступно рекомендуется располагать в затаенном, недоступном и довольно отлично электрически экранированном месте, скажем, в железобетонном подвале. Что все-таки касается поочередного интерфейса RS482, которым связаны ПКП и пульт, то сигналы его прекрасно закодированы, и пробиться по нему к микропроцессору нереально.

Полупрофессиональные ПКП в быту используются в элитных усадьбах персонально либо коллективно в жилых комплексах: один таковой ПКП позволяет подключать к нему до 255 датчиков.

Последующий – многолучевой бытовой ПКП. Это уже доступное по стоимости рядовому гражданину устройство. Предназначен таковой прибор для личных домовладений с надворными постройками: не считая обслуживания герконовых и чипованных проводных лучей, он может обрабатывать сигналы от 2-8, зависимо от модели, беспроводных датчиков.

Последний справа – простой квартирный ПКП. Обслуживают самые дешевенькие модели всего один луч (в квартире больше и не надо), но, как и все перечисленные выше, могут передавать сигнал на мобильный номер. Номер в дешевых бытовых ПКП без доступа по коду со собственного пульта прошивается при покупке либо в охранной фирме, потому телефон с ним необходимо держать при для себя заряженным и с не пустым счетом: мобильные операторы берут плату за прием сообщений по GSM.
Бытовые ПКП непременно оснащаются подробной аннотацией с типовыми схемами ОПС, списком типов и моделей совместимых с прибором датчиков и советами по монтажу системы. Часто в набор заходит маячок-мигалка для входной двери и наклейка «Объект под охраной». Это очень полезные дополнения: их наличие в большинстве случаев принуждает злодеев и вандалов убраться восвояси.

ПКП должен соответствовать евростандарту EN54, что обеспечивается сертификатами ССПБ, LPCB либо VdS.

Датчики

Установка охранно пожарной сигнализацииДатчики и их соединительные провода – главный узел ОПС, определяющий ее надежность в целом. Сначала – о проводах. Телефонной «лапшой», некрепкой и ненадежной, датчики уже не соединяют: в продаже есть огромное количество видов сигнальных двух- и многожильных кабелей в круглой наружной оболочке, которые можно и проложить по стенкам так, чтоб не кидались в глаза, и упрятать под декоративной обшивкой. Но о фактически датчиках следует побеседовать подробнее.

Выбор

Для квартиры сбалансированный вариант – старенькые добрые герконовые «колпачки», см. рис. На кухню желателен чипованный, реагирующий, не считая тепла, и на задымление. Если в квартире хранятся значимые ценности, то около мест их расположения лучше поставить полнофункциональные, с сенсорами движения.

В личном доме полезен будет датчик движения во дворе со интегрированным СПУ, нагруженным на фонарь освещения. И непрошеных гостей отпугнет, и самому в мгле не придется спотыкаться: СПУ подсветит.

Функциональные датчики непременно снабжаются индикаторным светодиодом, а простые могут быть с ним либо без него. 1-ые лучше: свечение либо напротив, погасание индикатора свидетельствуют о неисправности датчика. При неверной сработке не надо лазить по потолку с тестером – нехороший датчик сходу виден.

Размещение

Установка охранно пожарной сигнализацииНормы на размещение датчиков ОПС на 1-ый взор очень либеральны, см. рис: не дальше 4,5 м от стенки либо угла и менее 9 м меж датчиками. Но так изготовлено только ради удобства конфигурирования определенной ОПС, а по сути размещение датчиков – дело тонкое.

Во-1-х, при размещении их на стенках до потолка должно быть более 0,2 м, по другому датчик возможно окажется в дымовом кармашке и дать неверную сработку. Видали прокуренные комнаты? Там ведь более всего закопчены верхние углы. Во-2-х, при опорах на потолке датчики необходимо располагать на их нижних поверхностях, а не на боковых либо в межбалочном пространстве, по той же причине.

И, в конце концов, датчик обозревает не всю полусферу, а его чувствительность находится в зависимости от расстояния до источника угрозы. Контролируемая площадь в виде круга в пустом помещении находится в зависимости от высоты потолка так:

По дыму:

  • До 3,5 м – до 85 кв. м.
  • 3,5-6 м – до 70 кв. м.
  • 6-10 м – до 65 кв. м.
  • От 10 м – до 55 кв. м.

По пламени:

  • До 3,5 м – до 25 кв. м.
  • 3,5-6 м – до 20 кв. м.
  • 6-9 м – до 15 кв. м.
  • Выше 9 м – не контролируемо; возгорание перевоплотится в пожар до этого, чем сработает датчик.

Установка охранно пожарной сигнализации«До» перед площадью означает, что это очень достижимая величина – в пустой комнате с пропорциями в плане 3/4. Четкий расчет расположения датчиков в обитаемых комнатах просит компьютерного моделирования или глаза опытнейшего спеца. Если ОПС делается без помощи других без вывода на пульт охраны, то можно считать, что один датчик в жилой комнате «видит» понизу квадрат со стороной L, равной высоте потолка до 4 м. Располагать последние датчики необходимо на половине этого расстояния от наиблежайшей стенки, а промежные – на расстоянии L друг от друга. В длинноватых и узеньких помещениях исходят сначала из расстояния меж датчиками.

Пример: коридор в хрущевке 1,75х4 м; высота потолка – 2,5 м. Необходимы два датчика, расположенные в 1,75/2=0,875 от торцевых стенок. В спальне той же хрущевки 2,5х4,5 м необходимы тоже два датчика в 1,25 м от торцевых стенок.

Подключение

Установка охранно пожарной сигнализацииПодключение датчиков пожарной сигнализации делается строго по аннотации к ним. Шлейф луча всегда завершается терминирующим резистором R. Его величина указывается в аннотации к ПКП. По дефлоту R=470 Ом, но могут потребоваться номиналы в 680 Ом либо 910 Ом. Поясним подробнее только два нередко запрашиваемых момента.

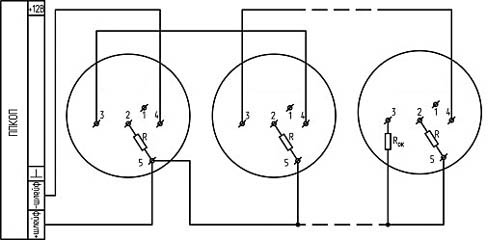

1-ый – включение пятиклеммных датчиков ИП-212, отлично себя зарекомендовавших, в двухпроводный шлейф. Как это сделать – показано на рисунке слева.

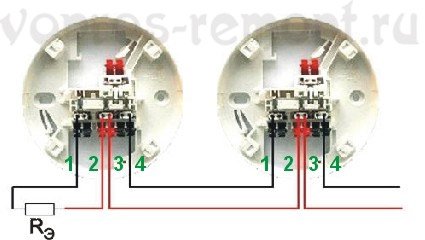

2-ой – подключение обыденных датчиков с одной клеммной колодкой. Провода кабеля должны входить/выходить в клеммник ЗЕРКАЛЬНО, как показано на рис. справа.

3-ий – датчики с 2-мя клеммниками. Левая колодка – ДЛЯ ШЛЕЙФА, который подключается по аннотации либо как описано. А вот с правой следует разобраться уже при покупке: она создана для автономного включения СПУ; некие самые всераспространенные схемы таких датчиков показаны на последнем рисунке.

Установка охранно пожарной сигнализацииЕсли контакты шлейфа (клеммы 1-4) и СПУ (клеммы 6-8) электрически разбиты, как на последней правой позиции, то необходимо узнать допустимые напряжения и ток или мощность СПУ. Если же контакт общий, как на других 3-х позициях, то напряжение – 12 В при токе до 200 мА, при этом на СПУ оно пойдет от шлейфа, т.е. нагружать датчик лампочками, звонками и т.п. нельзя – выйдет из строя ПКП.

От всего сердца пожелаем всему либо всем, что либо кто вознамерится проигнорировать вашу ОПС, полной беды: гашения в эмбрионе либо приговора по всей строгости закона.
