Бурение стен из бетона

Содержание

1. Техника безопасности и охрана труда
2. Инструмент
3. Бурим бетон
4. Видео: пример сверления в бетоне отверстия под розетку

Бурение бетона своими руками – работа томная, гулкая, пыльная и в то же время узкая и ответственная. Почему узкая? Во-первых, вследствие высочайшей травмоопасности. Во-вторых, бурение строй конструкций может уменьшить их крепкость и разрушить коммуникации в стенках, а это вещественный вред. В-третьих, стенки нередко бурят насквозь, и при нехорошем инструменте и/либо неверном его применении с той стороны происходит нечто вроде извержения малеханького вулкана с разлетающимися осколками и образованием кратера. А там – люди, мебель, декоративная отделка. Другими словами, снова травмоопасность и вещественный вред. Потому начать будет уместно конкретно с техники безопасности.

Техника безопасности и охрана труда

Случай из практики

С создателем этих строк произошел в один прекрасный момент случай, чести ему в общем-то не делающий, но показательный:

Бурил стенку в публичном здании древней постройки. Отверстий много, кирпич – «купеческий», да к тому же крепкость набрал с течением времени, так что налегать приходилось как надо. Еще одно отверстие – приложил бур, выровнял, поднажал, ощерился, включил… и перфоратор с буром улетели через стенку, а исполнитель влетел в нее головой до бровей и рукою до локтя. Там оказался просвет, с 2-ух сторон заделанный гипсокартоном, оштукатуренный и заклеенный обоями.

Зрители, ранее видевшие, с каким трудом ранее шел бур в стенку, с любопытством следили сцену, которой не узреешь ни в каком боевике со звездами кунгфу, но работник чудом удержался на высоте 4,5 м, а перфоратор на шнуре повис снутри, и конец вращающегося бура оказался в 15 см от головы дамы с пышноватой прической. Случилось очередное волшебство – она перепугалась до ступора, и коллеги успели оттащить ее подальше.

2-ой случай из практики:

Бурил через штукатурку. Сейчас ПТБ и ППР (Правила производства работ) соблюдал: до того как бурить, аккуратненько обколол штукатурку до бетона. Там оказался толстый темный кабель. Выяснение, что же все-таки это такое, заняло два денька. Оказалось – ввод 380 В 50 кВт, на плане коммуникаций обозначенный совершенно в другом месте. Работник – непьющий, но, узнав, во что он не попал, испытал горячее желание залпом охлобыснуть хороший стакан водки.

Случаи эти приведены не забавы ради, а в качестве иллюстрации к ПТБ и ППР. Не разбирая их пунктуально, изложим сходу на самом деле:

• При бурении стенок обеспечьте себя средствами персональной защиты – работайте в респираторе-лепестке, каске, защитных очках и спецодежде. Силикоз – болезнь не только лишь горняков, пыль из стенок никак более вредоносна, чем шахтная, а пришедшийся по голове осколок штукатурки с потолка – не уникальность.
• Выведите людей из рабочей зоны (поперечником 2,5 м, считая отверстие центром при высоте его до 5 м) ПО ОБЕ СТОРОНЫ Стенки. Поставьте либо протяните огораживание. Если стенка внешняя, лучше, чтоб снаружи был наблюдающий, предупреждающий прохожих.
• Работа с подъемом на 1,5 м и поболее без крепкого устойчивого основания под ногами считается работой на высоте. Работать перфоратором на высоте запрещено. Потому работайте с козел либо лесов; в последнем случае – со стремянки с упорами, но ее ступени должны размещаться параллельно стенке; тогда устойчивость тела «в рамках приличий» будет обеспечена опорой «пятой точки», а вдруг грохнетесь – стремянка сыграет роль демпфера. Ушиб и перелом – две огромные различия. Бурить стенки с лестницы категорически запрещено.
• При бурении обороты и подачу инструмента наращивайте плавненько. Также плавненько вводите рабочий орган в стенку: включать электроинструмент с упертым во что или рабочим органом запрещено – может сплеснуть либо провалиться, как описано.
• Работайте только двуручным инвентарем.

При бурении стенок через штукатурку:

1. Пристально изучите план коммуникаций.
2. Проследите каждую лично по всей длине; в непонятных случаях просите пояснений от местного электрика, сантехника, газовика.
3. Не наслаждаясь этим, в местах будущих отверстий обколите штукатурку до монолита с 2-ух сторон стенки небольшим, №1, притупленным зубильцем и 50 г слесарным молотком.

Дополнительно:

1. Не бурите себе и не соглашайтесь, по найму либо в виде одолжения, бурить через декоративные покрытия. Проводку под ним указатель проводки в большинстве случаев не «ловит», и покрытие будет совсем испорчено.
2. При бурении в блочном доме Ни при каких обстоятельствах НЕ БУРИТЕ СЕВОЗЬ ШВЫ! В каналы меж плитами в большинстве случаев и прячут проводку и даже газовые трубы, что, кстати говоря, напрочь запрещено.
3. Если разводка газа в доме сокрытая (тоже наигрубейшее нарушение), на время работ ПЕРЕКРОЙТЕ ГАЗ. Газовая катастрофа посерьезнее электронной.

Инструмент

• Бурение стенок из кирпича, мягенького камня (известняка, песчаника, ракушечника) и газобетона можно создавать двуручной ударно-вращательной дрелью мощностью более 250 Вт (лучше – от 350 Вт) с цанговым (самозажимным) патроном. Трехкулачковый патрон подходящ для бурения одного-нескольких отверстий: после проходки 2-2,5 м стенки центральная точка сведенных кулачков при вращении преобразуется в размытое пятнышко 1-1,5 мм поперечником. Т.е., патрон начал лупить, и его необходимо поменять; вероятнее всего – и с фронтальным подшипником скольжения.
• Бурение перекрытий из бетона шириной до 30 см дрелью с цанговым патроном допустимо эпизодическое. Для планомерной работы такового рода нужна уже дрель с патроном SDS+ (поперечник хвостовика – 10 мм). Дрель, очевидно, также ударная и двуручная.
• Для долговременной работы по бурению бетонных монолитов из бетона марки 400 и поболее применима дрель SDS Max, под хвостовик поперечником 18 мм. Система SDS Top (хвостовик 14 мм с пазами как у SDS+), вообщем говоря, бошевская беда. Для работы SDS Top, что именуется, ни рыба ни мясо.
• Для проф бурения всех строй конструкций, в том числе и из выдержанного железобетона высших марок единственно приемлемый вариант – мощнейший, на 1 кВт и поболее, перфоратор. Им можно и бурить, и долбить долотом штробы. Но дрель маленький мощности (до 200 Вт) и без ударного механизма, тоже нужна: по бетону время от времени приходится работать алмазом, и нередко – коронкой, а с перфоратором они неприменимы.
• И, в конце концов, если вам необходимо «проткнуть дырищу» длиной до метра-полутора и поперечником до 250 и поболее мм, то тут единственный вариант – мотобур. Мощность будет нужно более 5-8 кВт, а бытовой электроинструмент таковой мощности не выпускается и в однофазовую сеть не врубается.

Рабочие органы

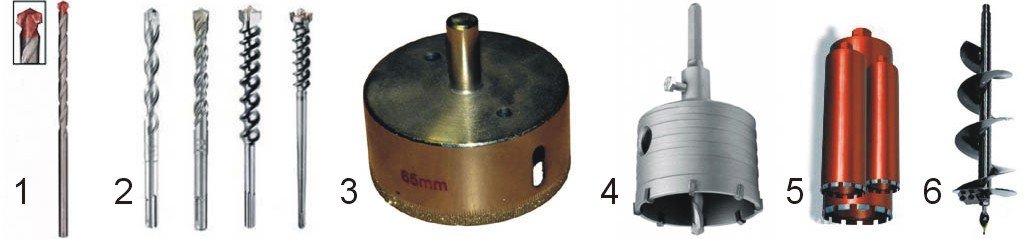

Рабочие органы (время от времени их именуют расходниками), используемые для бурения строй конструкций, показаны на рисунке. Опишем в порядке нумерации:

1. Ударное спиральное сверло с твердосплавным вкладышем применяется для сверления маленьких, в большинстве случаев глухих отверстий под дюбели и т.п. От тверлосплавного сверла по металлу, которое для ударно-вращательного бурения неприменимо, отличается выступающими краями вкладыша. Нередко рабочий конец такового сверла окрашивается в красноватый цвет. Хвостовик – круглый. В обозначении указывается не поперечник, а калибр – расстояние меж краями вкладыша. Рабочие обороты – от 400 для 13 мм до 800-1200 для 4 мм. Брать такое сверло необходимо с осторожностью: на рынке полным-полно «альтернативного» хлама с некондиционными вкладышами и телом из сырого металла, которое на первых же отверстиях складывается в «букву ЗЮ».

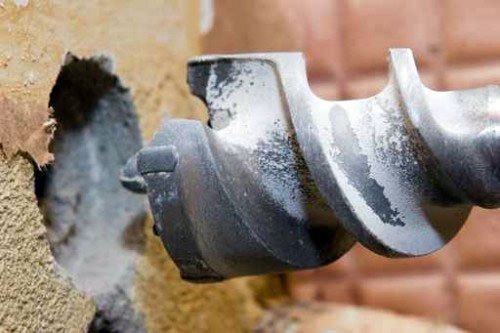

2. Буры по бетону. Наконечник с напылением либо напайкой из твердого сплава на базе вольфрама либо циркония. Хвостовик – в большинстве случаев SDS+ либо SDS Max. Калибр – от 6 до 76 мм; длина – до 1000 мм. Рабочие обороты – от 400 до 60-100; чем больше поперечник, тем меньше обороты. Благодаря малым рабочим оборотам бурение отверстий в бетоне таким рабочим органом малошумно и малопыльно: неплохим фирменным буром можно работать в жилой комнате, не вынося мебель, только прибрав ковер и постелив на пол пленку: пыль вроде бы выливается струей и практически не разлетается в воздухе. Большая часть буров SDS не требуют ударного бурения в бетоне марки до 600.
3. Корончатое алмазное сверло. Проф долговременный и высокопроизводительный рабочий орган. Бурение – только вращательное. Применяется в большинстве случаев в массовых электромонтажных работах для бурения лунок под подрозетники. В руках профи на одну лунку уходит менее 5 с. Домашним мастерам не рекомендуется: без жестких рабочих способностей («набитой руки») просто повреждается, а стоит недешево. Изготовители гарантируют стойкость и надежность при бурении алмазной коронкой на 2500-3000 об/мин при четком соблюдении технологии и правил работы: «воздушная» подача и ни мельчайшего перекоса либо соскальзывания.

1. Твердосплавные корончаные буры с центрирующим сверлом – рабочие органы общего предназначения, полностью применимые для выполнения домашних работ непрофессионалами. Желательный режим бурения – вращательный. Стойкость, очевидно, в 10-ки раз меньше, чем у алмазных, но несколько сотен лунок для неплохого фирменного бура не предел. Не так чувствительны к перекосу либо подаче с нажимом, как алмазные, но при попадании на арматуру все зубья враз осыпаются. Рабочие обороты – средние и выше средних, 600-1200 об/мин.
2. Сегментированные алмазные трубчатые буры. Предназначение – проф алмазное бурение бетона хоть какой марки с хоть какими включениями, в том числе и через арматуру. Невзирая на то, что тела алмазных буров производятся из суперсовременных материалов, в работе еще больше привередливы, чем алмазные коронки. Мастера, умеющие работать алмазными бурами до их расчетного износа, практически наперечет. Условия бурения – те же, что и для алмазной коронки.
3. Рабочий орган мотобура. Длина – до 1500 мм и поболее; калибр – до 300 мм. Плод самых современных технологий: эта, снаружи субтильная конструкция, грызет прочнейший промышленный железобетон так, что пыль и крошка лупят из отверстия плотным фонтаном. Условия бурения – строго по аннотации к инструменту.

Примечание: в употреблении до сего времени встречаются составные, на резьбе, ударные буры «советско-шабашного» типа. Только созерцание работы таким буром калибром 20 мм и длиной 1200 мм, с хвостовиком, проточенным до 10 мм, и заправленным в трехкулачковый патрон конаковской дрели на 280 Вт, удовлетворит самого взыскательного любителя экстрима. Если вам доведется работать таким буром, и он застрянет в стенке, не включайте инструмент на реверс, чтоб извлечь: развинтится, и потратите более часа рабочего времени на свинчивание втемную в стенке и вытаскивание.

Бурим бетон

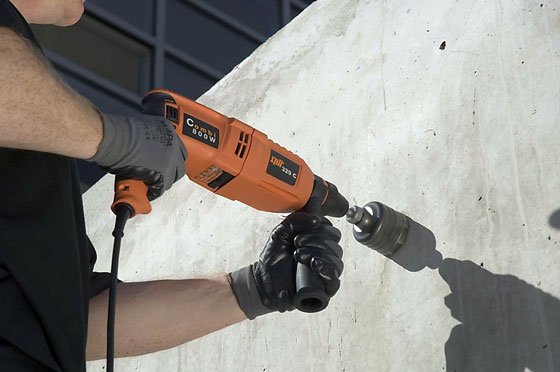

Начало бурения бетона не-алмазным рабочим органом идиентично: наконечник при выключенном инструменте придавливают к метке отверстия и, вращая рукою за патрон, выбирают лунку. Потом инструмент отводят, включают, чуток прижав регулятор, и начинают бурение, плавненько наращивая обороты и подачу.

Примечание: профи, пользующиеся твердосплавной коронкой, нередко бурят так: плотно и ровно придавливают коронку к стенке, и резко, сходу «на полную» включают инструмент. Это, вообщем говоря, нарушение ТБ, но инспекторы глядят на него через пальцы: от центрирующего сверла за подрозетником остается выемка, в какой может накапливаться влага. В общем, жизнь в правила не уложишь, и если «дядя Вася» может так работать без травматизма и со размеренным качеством, то ему и карты в руки – электробезопасность жителей помещения никак более принципиальна.

Разработка бурения и желательные случаи использования для каждого рабочего органа уже описаны. Отметим только, что арматура в железобетоне – неприятель хоть какого бура. И она же – принципиальная связь несущей конструкции, повреждение которой не нужно. Потому в инструментальном ящике очень лучше иметь особый маленький металлоискатель – арматуроискатель. Стоит этот прибор дешево, работает от батареек, кармашек не тянет ни по весу, ни деньгам. Полезность же от него в работе большущая.

Результат

Главное при бурении бетона – верный выбор инструмента, рабочего органа, соблюдение правил техники безопасности, режимов и технологии сверления. Попытайтесь, и вы сами изумитесь, как бурение бетона может быть чище и легче, чем его обычно для себя представляют.
