Подключение УЗО (устройства защитного отключения) – принятая в мировой практике мера увеличения электробезопасности потребителей. Счет спасенных УЗО человечьих жизней идет на миллионы, а применение УЗО в сетях энергоснабжения многоквартирных и личных жилых домов, жилых массивов и промышленных объектов предутверждает миллиардный вред от пожаров и аварий.

Как подключить УЗОНо правило Галена: «Все есть яд и есть все лекарство» справедливо не только лишь в медицине. Снаружи несложное, УЗО при бездумном либо безалаберном применении может не только лишь ничего не предупредить, да и стать источником проблем. По аналогии: кто-то выстроил Кижи одним топором, кто-то может им кой-какой шалашик сконструировать, а кому-то топор и в руки давать нельзя, отрубит для себя чего-нибудть. Так что давайте познакомимся с УЗО поосновательнее.

Сначала

Хоть какой суровый разговор об электричестве непременно коснется правил электробезопасности, и не напрасно. Электронный ток не несет видимых признаков угрозы, действие его на организм человека развивается одномоментно, а последствия могут быть продолжительными и томными.

Но в этом случае пойдет речь не об общих правилах производства электромонтажных работ, которые и так отлично известны, а о другом: УЗО в старенькую советскую систему электроснабжения TN-C, в какой защитный проводник объединен с нейтралью, вписывается очень плохо. Длительно было непонятно, вписывается ли вообщем.

Как подключить УЗОВсе издания ПУЭ совершенно точно требуют: в цепях защитных проводников воспрещается установка коммутирующих устройств. Формулировка и нумерация пт изменялись от редакции к редакции, но сущность понятна, как говорится, и птице марабу. Но как быть с советами к применению устройств защитного отключения? Они – коммутирующие устройства, и в то же время врубаются в разрыв как фазы, так и НУЛЯ, который сразу и защитный проводник?

В конце концов, в 7-й животрепещущей редакции ПУЭ (ПУЭ-7А; Правила устройства электроустановок (ПУЭ), 7 издание, с дополнениями и переменами, М. 2012) п. 7.1.80 все-же поставил точки над i: «Не допускается использовать УЗО, реагирующие на дифференциальный ток, в четырехпроводных трехфазных цепях (система TN-C)». Вызвано такое ужесточение, вопреки прежним советам, зафиксированными вариантами электротравматизма ПРИ СРАБАТЫВАНИИ УЗО.

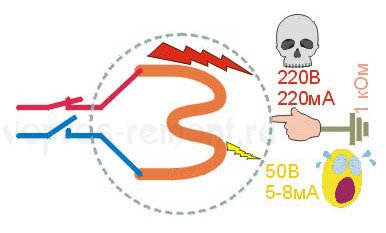

Поясним на примере: Хозяйка за стиркой, в машине пробило на корпус ТЭН, как показано на рисунке желтоватой стрелкой. Так как 220 В ток распределяет по всей длине ТЭНа, на корпусе окажется что-то около 50 В.

Здесь вступает в силу последующий фактор: электронное сопротивление тела человека, как и хоть какого ионного проводника, находится в зависимости от приложенного напряжения. С его повышением сопротивление человека падает, и напротив. Скажем, в ПТБ приводится полностью обоснованная расчетная величина в 1000 Ом (1 кОм), при потной распаренной коже либо в состоянии опьянения. Но тогда при 12 В ток должен быть 12 мА, а это больше неотпускающего (конвульсивного) тока в 10 мА. Кого-либо когда-то лупило 12 В? Даже вдребезги опьяненного в джакузи с морской водой? Напротив, по этим же ПТБ 12 В – полностью неопасное напряжение.

При 50-60 В на влажную распаренную кожу ток не превзойдет 7-8 мА. Это сильный, больной удар, но ток меньше конвульсивного. Может быть, пригодится исцеление от последствий, но до реанимации с дефибрилляцией дело не дойдет.

А сейчас «защитимся» УЗО, не понимая сущности дела. Его контакты размыкаются не одномоментно, а в течение 0,02 с (20 мс), и не полностью синхронно. С вероятностью в 0,5 первым разомкнется НУЛЕВОЙ контакт. Тогда, образно говоря, возможный резевуар ТЭНа со скоростью света (практически) наполнится до 220 В по всей его длине, и на корпусе окажется 220 В, а ток через тело пройдет 220 мА (красноватая стрелка на рисунке). Наименее чем на 20 мс, но 220 мА – это два с излишним одномоментно убивающих значения в 100 мА.

Так что все-таки, в старенькых домах УЗО ставить нельзя? Все-же можно, но осторожно, с полным осознанием дела. Необходимо верно избрать УЗО и верно его подключить. Как? Об этом будет поведано дальше в соответственных разделах.

УЗО – что и как

УЗО в электрике появились сразу с первыми ЛЭП в виде релейной защиты. Предназначение всех УЗО остается постоянным до настоящего времени: отключать подачу электроэнергии при появлении аварийной ситуации. Как индикатор аварии в подавляющем большинстве УЗО (и во всех бытовых УЗО) употребляется ток утечки – при его повышении сверх данного предела УЗО срабатывает и размыкает цепь электропитания.

Потом УЗО начали использовать для защиты от пробоя и возгорания отдельных электроустановок. До поры, до времени, УЗО оставались «противопожарными», они реагировали на ток, исключающий зажигание дуги меж проводами, наименее 1 А. «Пожарные» УЗО выпускаются и используются до настоящего времени.

Видео: что такое УЗО?

УЗО-Е (емкостные)

С развитием полупроводниковой электроники начались пробы сделать УЗО бытовые, созданные для защиты человека от поражения электротоком. Они работали по принципу емкостного реле, реагирующего на реактивный (емкостный) ток смещения; при всем этом человек работает как антенна. На том же принципе построен всем узнаваемый индикатор-фазоуказатель с неонкой.

УЗО-Е владеют только высочайшей чувствительностью (толики мкА), могут быть выполнены фактически одномоментно срабатывающими и полностью флегмантичны к заземлению: ребенок, стоящий на изолирующем полу и дотянувшийся пальчиком до фазы в розетке, ничего не ощутит, а УЗО-Е его «почует» и отключит напряжение, пока он не уберет палец.

Но УЗО-Е имеют принципный недочет: в их поток электронов тока утечки (ток проводимости) есть следствие появления электрического поля, а не его причина, потому они очень чувствительны к помехам. Нет теоретической способности «научить» УЗО-Е отличать малеханького шелапута, расковырявшего «интересную штучку», от заискрившего на улице трамвая. Потому УЗО-Е используются только время от времени для защиты спецоборудования, совмещая прямые свои обязанности с индикацией прикосновения.

УЗО-Д (дифференциальные)

«Вывернув» УЗО-Е «наоборот», удалось отыскать механизм работы УЗО «умного»: необходимо идти конкретно от первичного потока электронов, а утечку определять по разбалансу (разнице) полных токов в СИЛОВЫХ проводниках. Если от потребителя оттекает ровно столько же, сколько к нему ушло, все в порядке. Если пошел разбаланс – кое-где течет, необходимо отключать.

Разница по-латыни differentia, по-английски difference, потому такие УЗО окрестили дифференциальными, УЗО-Д. В однофазовой сети довольно сопоставить величины (модули) токов в фазном проводе и нейтрали, а при подключении УЗО в трехфазной сети – полные векторы токов всех 3-х фаз и нейтрали. Значимая особенность УЗО-Д – в хоть какой схеме электропитания защитный и остальные проводники, не передающие потребителю мощность, должны проходить мимо УЗО, по другому неминуемы неверные срабатывания.

Как подключить УЗОДля сотворения бытовых УЗО-Д потребовалось достаточно много времени. Во-1-х, необходимо было точно найти величину тока разбаланса, неопасную для человека при времени воздействия, равном времени срабатывания УЗО. УЗО-Д, настроенные на неощутимый либо на наименьший неотпускающего ток, оказывались большенными, сложными, дорогими, а наводки «ловили» только мало ужаснее УЗО-Е.

Во-2-х, необходимо было создать высококоэрцитивные ферромагнитные материалы для дифференциальных трансформаторов, см. ниже. Радиоферрит вообщем не годился, не держал рабочую индукцию, а УЗО-Д с трансформаторами на железе оказывались очень неспешными: собственная неизменная времени даже маленького стального трансформатора может достигать 0,5-1 с.

УЗО-ДМ

К 80-м годам исследования удачно завершились: ток по опытам на добровольцах избрали 30 мА, а быстродействующие дифтрансформаторы на феррите с индукцией насыщения в 0,5 Тл (Тесла) позволили с вторичной обмотки снимать мощность, достаточную для конкретного привода электромагнита размыкателя. В быту появились дифференциальные электромеханические УЗО-ДМ. В текущее время это часто встречающийся тип бытовых УЗО, так что ДМ опускают, а молвят либо пишут просто УЗО.

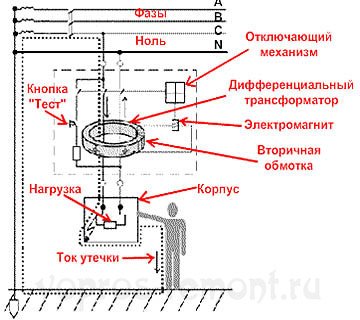

Дифференциальное электромеханическое УЗО работает так, см. рис справа:

  • Как подключить УЗОБез утечки токи в фазном и нулевом проводниках по известному из школьной физики правилу буравчика возбуждают в ферритовом кольце равные по величине, но обратно направленные магнитные потоки Ф1 и Ф2, которые подавляют друг дружку. Результирующий магнитный поток в сердечнике Ф=0, и ЭДС намотанной на феррит вторичной обмотки равна нулю.
  • При возникновении утечки (скажем, при прикосновении человека к корпусу неисправной электроустановки, как на рисунке) один из токов становится больше, в феррите возникает магнитный поток, наводящий во вторичной обмотке ЭДС.
  • Под током от вторичной обмотки электромагнит оттягивает защелку контактуры размыкателя, и контакты под действием пружины размыкаются.
  • Кнопкой «Тест», создавая искусственно разбаланс токов в УЗО, инспектируют его работоспособность; флагом либо кнопкой с самофиксацией создают повторное включение после срабатывания.

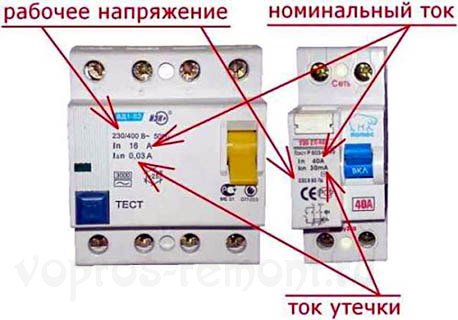

Внешний облик с пояснениями обозначений на корпусе трехфазного и однофазового УЗО показан на рисунке сверху.

Примечание: кнопкой «Тест» УЗО положено инспектировать каждый месяц и при каждом повторном включении.

Как подключить УЗОЭлектромеханическое УЗО защищает только от утечки, но его простота и «дубовая» надежность позволили соединить в одном корпусе УЗО и токовый защитный автомат. Для этого потребовалось всего только сделать тягу фиксатора размыкателя двойной и завести ее в электромагниты токовый и УЗО. Так появился дифференциальный автомат, обеспечивающий полную защиту потребителей.

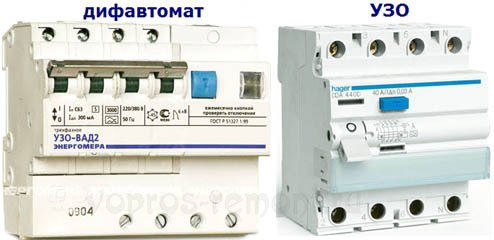

Но дифавтомат – не УЗО и автомат в отдельности, это следует верно держать в голове. Наружные различия (силовой рычаг, заместо флага либо кнопки повторного включения), как рисунке – это только наружность. Принципиальное отличие УЗО от дифференциального автомата сказывается при установке УЗО в системах электроснабжения без защитного заземления (TN-C, автономное электропитание), см. ниже раздел о подключении УЗО без земли.

Принципиально: отдельное УЗО создано для защиты ТОЛЬКО от утечки. Его номинальный ток указывает, до какой его величины УЗО сохраняет работоспособность. УЗО на номиналы 6,3 и 160 А с схожим разбалансом в 30 мА дают схожую степень защиты. В дифавтоматах ток отсечки автомата всегда меньше номинального тока УЗО, чтоб УЗО не сгорело при перегрузке сети.

УЗО-ДЕ

В этом случае «Е» значит не емкость, а электронику. УЗО-ДЕ производятся встроенными конкретно в розетку либо электроустановку. Разность токов в их улавливает полупроводниковый магниточувствительный датчик (датчик Холла либо магнитодиод), его сигнал обрабатывается процессором, а цепь размыкает тиристор. УЗО-ДЕ, кроме компактности, имеют последующие плюсы:

  1. Высочайшая чувствительность, сопоставимая с УЗО-Е, в купе с помехоустойчивостью УЗО-ДМ.
  2. Как следствие высочайшей чувствительности – способность реагировать на ток смещения, т.е., УЗО-ДЕ упреждающее, отключит напряжение, до того как оно кого-либо стукнет независимо от наличия заземления.
  3. Высочайшее быстродействие: для «раскачки» УЗО-ДМ нужен хотя бы один полупериод 50 Гц, т.е. 20 мс, и хотя бы одна страшная полуволна должна пройти через тело, чтоб УЗО-ДМ сработало. УЗО-ДЕ способно срабатывать при напряжении «пробойной» полуволны в 6-30 В и отсечь ее в эмбрионе.

Недочеты УЗО-ДЕ сначала высочайшая цена, собственное энергопотребление (ничтожное, но при падении напряжения сети УЗО-ДЕ может не сработать) и склонность к отказам – электроника все-же. За рубежом чипованные розетки обширно распространились еще в 80-х; в неких странах их применение в детских комнатах и учреждениях непременно по закону.

У нас УЗО-ДЕ пока не достаточно известны, а напрасно. Пререкания папы с матерью по поводу издержек на розетку с «защитой от дурака» не сравнимы с ценой детской жизни, даже если в квартире бесчинствует непоправимый вредина и баламут.

Индексы УЗО-Д

Зависимо от устройства и предназначения к наименованию УЗО могут добавляться главные и дополнительные индексы. По индексам можно сделать подготовительный выбор УЗО для квартиры. Главные индексы:

  • AС – срабатывают от разбаланса переменной составляющей тока. Производятся, обычно, противопожарными, на разбаланс 100 мА, т.к. не могут защитить от краткосрочной импульсной утечки. Недороги и очень надежны.
  • A – реагируют на разбаланс как переменного, так и пульсирующего токов. Основное выполнение – защитные на 30 мА разбаланса. Вероятны неверные срабатывания/несрабатывания в системе TN-C в любом случае, а в TN-C-S при нехорошем заземлении и/либо наличии массивных потребителей со значимой своей реактивностью и/либо импульсными блоками питания (ИБП): стиральная машина, кондюк, варочная поверхность, электродуховка, кухонный комбайн; в наименьшей степени – посудомойка, компьютер, домашний кинозал.
  • В – реагируют на ток утечки хоть какого рода. Это или промышленные УЗО «пожарного» типа на 100 мА разбаланса, или интегрированные УЗО-ДЕ.

Дополнительные индексы дают представление о дополнительных многофункциональных способностях УЗО:

  1. S – селективное по времени срабатывания, оно регулируется в границах 0,005-1 с. Основная область внедрения – в энергоснабжении объектов, запитанных по двум лучам (фидерам) с автоматом ввода резерва (АВР). Регулировка времени срабатывания нужна, чтоб при пропадании основного луча успел сработать АВР. В быту время от времени используются в элитных коттеджных поселках либо особняках. Все селективные УЗО – пожарные, на разбаланс 100 мА, и требуют установки после себя защитных 30 мА УЗО на ток наименьшей ступени, см. дальше.
  2. G – быстродействующие и сверхбыстродействующие УЗО с временем срабатывания 0,005 с и наименее. Используются в детских, учебных, целительных учреждениях и в других случаях, когда недопустим «проскок» хотя бы одной поражающей полуволны. Только электрические.

Примечание: бытовые УЗО в большинстве случаев не индексируются, а различаются по выполнению и току разбаланса: электромеханические на 100 мА – АС, они же на 30 мА – А, интегрированные электрические – В.

УЗО-Р

Практически неведомая неспециалистам разновидность УЗО – не дифференциальные, срабатывающие по току в защитном проводнике (Р, РЕ). Используются в индустрии, в военной технике и в других случаях, когда потребитель делает сильные помехи и/либо имеет свою реактивность, способную «сбить с толку» даже УЗО-ДМ. Могут быть как электромеханическими, так и электрическими. Чувствительность и быстродействие для бытовых критерий – неудовлетворительны. Непременно качественное обслуживаемое заземление.

Выбор УЗО

Чтоб верно подобрать УЗО, индекса не много. Необходимо также узнать последующее:

  • Брать раздельно УЗО с автоматом либо дифавтомат?
  • Подобрать либо высчитать значение отсечки по экстратоку (перегрузке);
  • Найти номинальный (рабочий) ток УЗО;
  • Найти требуемый ток утечки – 30 либо 100 мА;
  • Если вышло, что для общей защиты необходимо «пожарное» УЗО на 100 мА, найти, сколько, где и каких требуется вторичных «жизненных» УЗО на 30 мА.

Раздельно либо совместно?

В квартире с проводкой TN-C о дифавтомате можно запамятовать: ПУЭ воспрещает, а проигнорировать, так электричество само скоро напомнит. В системе TN-C-S дифавтомат обойдется дешевле 2-ух раздельных устройств, если намечена реконструкция проводки. Если же токовый автомат уже стоит, то дешевле выйдет согласованное с ним по рабочему току отдельное УЗО. Писания на тему: УЗО с обыденным автоматом несовместимо – дилетантская несусветица.

На какую перегрузку рассчитывать?

Ток отсечки автомата (экстраток) равен очень допустимому току употребления квартиры (дома), умноженному на 1,25 и дополненному до наиблежайшего большего значения из стандартного ряда токов 1, 2, 3, 4, 5, 6.3, 8, 10, 13, 16, 20, 25, 32, 35, 40, 50, 63, 80, 100, 125, 160, 250, 400, 630, 1000, 1600, 2500, 4000 и 6300 А.

Наибольший ток употребления квартиры должен быть записан в ее техническом паспорте. Если нет – можно выяснить в эксплуатирующей здание организации (должны докладывать по закону). В старенькых домах и новых экономных очень допустимый ток, обычно, 16 А; в новых обыденных (семейных) – 25 А, в бизнес-классе – 32 либо 50 А, а в люксах 63 либо 100 А.

Для личных домовладений наибольший ток рассчитывают по лимиту потребляемой мощности из технического паспорта (уж его-то прописать инстанции не упустят) из расчета 5 А на кв, с коэффициентом 1,25 и дополнением до наиблежайшего большего стандартного значения. Если в техническом паспорте прямо прописано значение наибольшего тока употребления, за базу расчета берут его. Честные проектировщики на плане проводки прямо указывают ток отсечки головного автомата, так что и считать не приходится.

Номинальный ток УЗО

Номинальный (рабочий) ток УЗО берут на ступень выше тока отсечки. Если ставится дифавтомат, его выбирают ПО ТОКУ ОТСЕЧКИ, а токовый номинал УЗО заложен в нем конструктивно.

Видео: УЗО либо дифавтомат?

Ток утечки и общая схема защиты

Для квартиры с проводкой TN-C-S не будет ошибкой без излишних раздумий взять УЗО на разбаланс 30 мА. Системе квартире TN-C дальше будет посвящен отдельный раздел, а вот для личных домов ясных и окончательных советов сходу дать нельзя.

По п. 7.1.83 ПУЭ рабочий (естественный) ток утечки не должен превосходить 1/3 тока разбаланса УЗО. Но в доме с электронным теплым полом в прихожей, освещением двора и электроподогревом гаража зимой рабочий ток утечки может достигать 20-25 мА при жилой площади и в 60, и в 300 квадратов.

В целом, если нет теплицы с электроподогревом грунта, прогреваемой водяной скважины, а двор освещается экономками, на вводе после счетчика бывает довольно поставить пожарное УЗО с номинальным током на ступень выше тока отсечки автомата, а на каждую группу потребителей – по защитному УЗО с таким же номинальным током. Но четкий расчет в состоянии сделать только спец по результатам электронных измерений уже готовой проводки.

Примеры расчета

Как высчитать УЗО, разберем на примерах для различных случаев.

1-ый – новенькая квартира с проводкой TN-C-S; по техническому паспорту предел потребляемой мощности 6 кВт (30 А). Проверяем автомат – стоит на 40 А, все ОК. УЗО берем на ступень либо две выше по номинальному току – 50 либо 63 А, не принципиально – и на ток разбаланса в 30 мА. О токе утечки не думаем: его в границах нормы должны обеспечить строители, ан нет – так пусть сами и исправляют безвозмездно. Вобщем, подрядчики таких проколов не допускают – знают, чем пахнет подмена проводки по гарантии.

2-ой. Хрущевка, пробки на 16 А. Ставим стиралку на 3 кВт; ток употребления – около 15 А. Для ее защиты (и защиты от нее) необходимо УЗО с номиналом 20 либо 25 А на 30 мА разбаланса, но 20 А УЗО изредка бывают в продаже. Берем УЗО на 25 А, но в любом случае Непременно необходимо пробки убрать, а поставить заместо их автомат на 32 А, по другому вероятна ситуация, описанная сначала. Если проводка очевидно не выдержит краткосрочного броска в 32 А, ничего не поделаешь, необходимо ее поменять.

В любом случае необходимо давать заявку в энергослужбу на смену счетчика и реконструкцию проводки, с подменой либо без подмены. Процедура эта не очень непростая и хлопотная, а новый счетчик с индикацией состояния проводки в предстоящем сослужит добрую службу, см. раздел о сработках и дефектах. А зарегистрированное при реконструкции УЗО позволит позже безвозмездно вызывать электриков для измерений, что тоже очень хорошо на будущее.

3-ий. Коттедж с лимитом употребления в 10 кВт, что дает 50 А. Общая утечка по результатам измерений – 22 мА, при этом дом дает 2 мА, гараж – 7, а двор – 13. Ставим общий дифавтомат на 63 А отсечки и 100 мА разбаланс, дом с гаражом запитываем раздельно через УЗО на 80 А номинальных и 30 мА разбаланса. Двор в таком случае лучше бросить совсем без собственного УЗО, но осветительные приборы для него взять во гидрозащищенных корпусах с заземлительной клеммой (промышленного типа), и завести их земли прямо на контур заземления, так будет надежнее.

Подключение УЗО в квартире

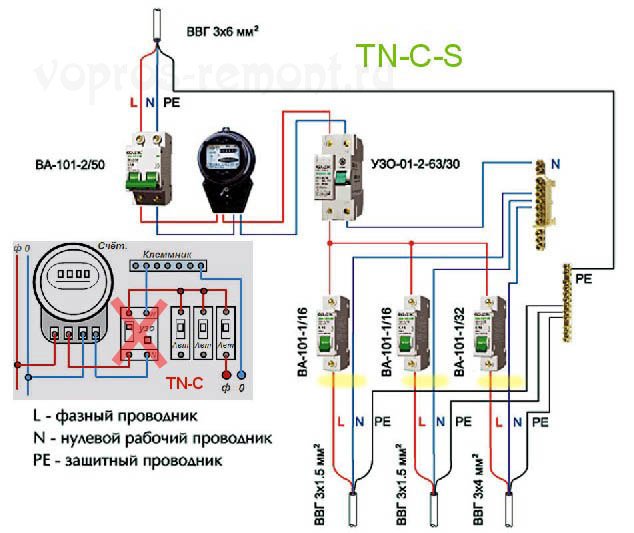

Типовая схема подключения УЗО в квартире приведена на рисунке. Видно, что общее УЗО врубается как можно поближе к вводу, но после счетчика и головного (подъездного) автомата. Там же на врезке показано, что в системе TN-C общее УЗО включать нельзя.Как подключить УЗО

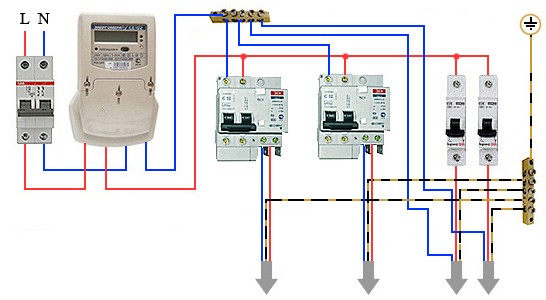

По мере надобности отдельных УЗО для групп потребителей их включают сразу ЗА надлежащими автоматами, выделено желтоватым на рисунке. Номинальный ток вторичных УЗО берут на ступень-две выше, чем у «своего» автомата: для ВА-101-1/16 – 20 либо 25 А; ВА-101-1/32 – 40 либо 50 А.
Но это в новых домах, а в старенькых, где защита нужнее всего: земли нет, проводка аховая? Кто-то там обещал просветить на предмет подключения УЗО без земли. Правильно, как раз ранее дело и дошло.

УЗО без земли

Как подключить УЗОПроцитированный сначала п 7.1.80 существует в ПУЭ не в гордом одиночестве. Он дополнен пт, разъясняющими, как все-же (ну нет в наших домах контуров заземления, нету!) «впихнуть» УЗО в систему TN-C. Сущность их сводится к последующему:

  1. Ставить общее УЗО либо дифавтомат на квартиру с проводкой TN-C неприемлимо.
  2. Потенциально небезопасные потребители должны быть защищены отдельными УЗО.
  3. Защитные проводники розеток либо розеточных групп, созданных для подключения таких потребителей, должны быть кратчайшим методом заведены на ВХОДНУЮ нулевую клемму УЗО, см. схему справа.
  4. Допускается каскадное включение УЗО при условии, что верхние (ближние к электровводу УЗО) наименее чувствительны, чем оконечные.

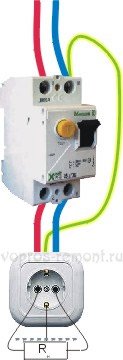

Человек сообразительный, но незнакомый с тонкостями электродинамики (чем, кстати, грешат и многие дипломированные электрики-силовики) может сделать возражение: «Погодите, а в чем проблема-то? Ставим общее УЗО, заводим на его входной ноль все РЕ – и готово, защитный проводник не коммутируется, заземлились без земли!» Так, да не так.

Отрезок РЕ с подходящим отрезком нуля и эквивалентным сопротивлением потребителя R образуют петлю, охватывающую магнитопровод дифтрансформатора, см. механизм работы УЗО-Д. Т.е., на магнитопроводе возникает ПАРАЗИТНАЯ обмотка, нагруженная на R. Хотя R не достаточно (48,4 Ом/кВт), на синусоиде в 50 Гц воздействием паразитной обмотки можно пренебречь: длина волны излучения – 6000 км.

Электрическое поле установки и шнура к ней также исключаем из рассмотрения. 1-ое сосредоточено снутри аппарата, по другому он не пройдет сертификацию и не выйдет на рынок. В шнуре же провода проходят впритирку друг к другу, и их поле сосредоточено меж ними независимо от частоты, это т. наз. Т-волна.

Но при пробое на корпус электроустановки либо при наличии наводок в сети по паразитной петле проскакивает маленький мощнейший импульс тока. Зависимо от определенных причин (просчитать которые точно может только спец с опытом научной работы и на массивном компьютере) вероятны два варианта:

  • «Анти-дифференциальный» эффект: всплеск тока в паразитной обмотке компенсирует разбаланс токов в фазе и нуле и УЗО будет, что именуется, умиротворенно сопеть носиком в подушку, когда на проводах уже повисла скрюченная головешка. Случай только редчайший, но очень страшный.
  • Также вероятен «супер-дифференциальный» эффект: наводка увеличивает разбаланс токов, и УЗО срабатывает без утечки, побуждая владельца к тягостным размышлениям: почему то и дело выбивает УЗО, если в квартире все исправно?

Величина обоих эффектов очень находится в зависимости от размеров паразитной петли; здесь сказывается ее открытость, «антенность». При длине РЕ до полметра эффекты пренебрежимо малы, но уже при его длине в 2 м возможность несработки УЗО увеличивается до 0,01% По цифрам это не достаточно, но по статистике – 1 шанс из 10 000. Когда идет речь о людской жизни, это неприемлимо много. А если в квартире без заземления проложена сеть из «защитных» проводников, то чего удивляться, если УЗО «вышибает» при включении зарядки телефона.

В квартире с завышенной пожароопасностью допустимо, при неотклонимом наличии личных УЗО потребителей, включенных по рекомендуемой схеме, ставить и общее ПОЖАРНОЕ УЗО на 100 мА разбаланса и с номинальным током на ступень выше, чем у защитных, независимо от тока отсечки автомата. В описанной чуть повыше примере для хрущевки необходимо подключить УЗО и автомат, но не дифавтомат! При выбивании автомата УЗО должно остаться в работе, по другому резко растет возможность злосчастного варианта. Потому УЗО по номиналу необходимо брать на две ступени выше автомата (63 А для разобранного примера), а по разбалансу – на ступень выше оконечных 30 мА (100 мА). Снова: в дифавтоматах номинал УЗО делают на ступень выше тока отсечки, потому для проводки без земли они не годятся.

Видео: подключение УЗО

Ну вот, вышибло…

А почему срабатывает УЗО? Не как, это уже описано, а почему? И что делать, если сработало? Раз вышибло, означает, что-то не так?

Правильно. Просто включать после срабатывания нельзя, пока не найдена и не устранена его причина. А отыскать, где что «не так» можно и самому без каких-то особенных познаний, инструмента и устройств. Огромную помощь в этом окажет обыденный квартирный электросчетчик, если только он не совершенно уж антикварный.

Как отыскать виноватого?

1-ое, выключаем все выключатели, вынимаем все из розеток. Вечерком для этого придется пользоваться фонариком; лучше сходу при установке рядом с УЗО прикрепить к стенке крючок и повесить на него дешевый светодиодный фонарик.

Дальше, пробуем включить УЗО. Включилось? Ищем «негодника» посреди потребитетелей; как – чуток ниже. Если же нет, необходимо проверить УЗО и проводку.

Как подключить УЗООтключаем подъездный либо главный квартирный автомат. Не врубается? Повинна электромеханика УЗО; необходимо отдавать в ремонт. Самому копаться нельзя – устройство актуально принципиальное, и после ремонта нужна проверка на особом оборудовании.

Включилось, но при подаче напряжения снова вышибло при пустой проводке? В УЗО или внутренний разбаланс дифтрансформатора, или залипла кнопка «Тест», или неисправна проводка.

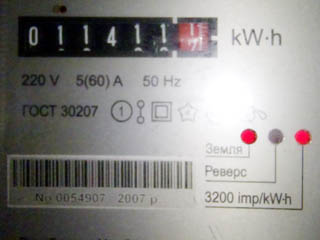

Пробуем включить под напряжением, глядя на счетчик. Если хотя бы на миг вспыхнул индикатор «Земля» (см. рис), либо ранее было увидено, что он подмигивает – утечка в проводке. Необходимо проводить измерения. Если УЗО установлено в порядке реконструкции проводки и записанно в энергослужбе, необходимо вызывать городских электриков, они должны проверить. Если УЗО «самодуйное» – платить спец фирме. Услуга, вобщем, не из дорогих: современное оборудование позволяет за 15 мин. отыскать утечку в стенке с точностью до 10 см.

Но до того как звонить в фирму, необходимо открыть и оглядеть розетки. Какашки насекомых дают красивую утечку с фазы на землю.

Проводка не внушает опасений, даже отключали посекционно автоматами, но УЗО выбивает «на пустом»? Неисправность снутри него. И разбаланс, и залипание «Теста» вызывают в большинстве случаев не конденсат либо насыщенное внедрение, а все те же «таракашкины какашки». В Ростове-на-Дону отмечен случай, когда в совсем ухоженной квартире в УЗО было найдено гнездилище… туркестанских уховерток, невесть как туда попавших. Здоровых, с большими сильными церками (щипцами на хвосте), жутко злющих и кусачих. В квартире они никак себя не проявляли.
УЗО срабатывает при подключении потребителей, но признаков КЗ нет? Включаем все, в особенности потенциально небезопасных (см. раздел о систематизации УЗО по индексам), пробуем включитьУЗО, снова глядя на счетчик. Сейчас может быть, кроме «Земли», свечение индикатора «Реверс»; время от времени его обозначают «Возврат», след. рис. Это свидетельствует о наличии в цепи большой реактивности, емкости либо индуктивности.

Находить дефектного потребителя необходимо в оборотном порядке; сам по для себя он может не дотянуть УЗО до срабатывания. Потому включаем все, потом по очереди отключаем подозрительных, и пробуем включать. Включилось, наконец? Это он и есть, «реверсивный». В ремонт, но уже не электрикам, а «бытовушникам».

В квартирах с проводкой TN-C-S вероятен случай, когда верно найти источник срабатывания УЗО не удается. Тогда возможная причина – нехорошая земля. Еще сохраняя защитные характеристики, заземление уже не отводит высшие составляющие диапазона помех, и защитные проводники работают как антенна, аналогично квартире TN-C с общим УЗО. В большинстве случаев такое явление наблюдается в периоды большего пересыхания и вымерзания земли. А что делать? Напрягать эксплуатанта строения, пусть доводит контур до нормы, должен.

О фильтрах

Как подключить УЗООдним из главных источников сбоев в работе УЗО являются помехи от домашней техники, а действенным методом борьбы с ними – всасывающие ферритовые фильтры. Видали набалдашники-«шишки» на компьютерных шнурах? Это они и есть. Ферритовые кольца для фильтров можно приобрести в радиомагазине.
Но для силовых ферритовых поглотителей определяющее значение имеют магнитная проницаемость феррита и магнитная индукция насыщения в нем. 1-ая должна быть более 4000, а лучше – 10 000, а 2-ая – более 0,25 Тл.

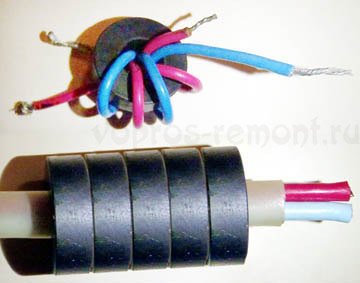

Фильтр на одном кольце (вверху на рис.) можно встроить с «шумящую» установку, если она не гарантийная, как можно поближе в сетевому вводу. Работа эта для опытнейшего спеца, потому четкая схема не приводится.

Несколько же колец можно просто надеть на сетевой шнур (на рис. понизу): исходя из убеждений электродинамики все равно, обмотан проводник вокруг магнитопровода либо напротив. Чтоб не резать фирменный литой шнур, необходимо приобрести вилку, гнездовую колодку и кусочек трехжильного кабеля. Продаются и готовые сетевые шнуры с ферритовыми поглотителями помех, но стоит таковой дороже, чем самодельный сборный по частям.

Видео: ошибки при подключении УЗО

Вывод

Как уже сказано сначала, УЗО – не панацея от электронной угрозы. Оно неоднократно уменьшает возможность поражения электротоком, но электричество все равно не терпит бездумного и безответственного воззвания с ним.

Лучший вариант развития мер электробезопасности – повсеместное применение чипованных розеток и интегрированных в электроустановки электрических дифференциальных УЗО. В таком случае даже система электроснабжения TN-C, сохранив свою экономичность, могла бы стать полностью неопасной.
