Самостоятельная установка спутниковой антенны

Содержание

А документы на него необходимы?
Общие сведения о спутниковом вещании
Спутниковое ТВ – дома
Что и как будем глядеть?
Выбор антенны
Выбор конвертора
Ресивер и оборудование
Юстировка спутниковой антенны
Видео: как изловить размеренный сигнал

То, что спутниковое телевидение – одна из вершин современной технологии, понятно всем. Но есть таковой принцип: все превосходное просто. С абонентскими устройствами спутникового телевидения обращаться нетрудно, и установка спутниковой антенны своими руками полностью под силу гражданину, не умеющему воспользоваться паяльничком и напрочь забывшему закон Ома. Но аккуратность, сообразительность, четкий глаз и верная рука необходимы непременно, как и умение воспользоваться компасом и простые познания по астрономии.

А документы на него необходимы?

Необходимо ли согласовывать домашнее спутниковое телевидение в каких-либо инстанциях, регистрировать, получать разрешение? Нет, не надо. Спутниковое вещание – свободное. Правда, когда вы «поймаете» спутник, настроите ресивер и увидите перечень каналов, то многие окажутся отмечены звездочкой, восклицательным знаком либо каким-то еще значком. Это – платные каналы. Чтоб их глядеть, необходимо приобрести карточку-ключ.

Если вы заблаговременно понимаете, какие из платных каналов вам необходимы, приобрести карточку на их можно совместно с ресивером, либо в компании, занимающейся спутниковым вещанием.

Но, если вы живете многоквартирном доме, то для установки антенны на стенку либо на крышу будет нужно разрешение обладателя либо эксплуатирующей здание организации. Но если антенна закреплена за огораживание балкона, а несущие конструкции при ее установке не трогались, то разрешения не надо.

Правда, при всем этом антенна будет посильнее шататься под ветром, и в нехорошую погоду прием будет неуравновешенным. Потому многие абоненты установку спутниковых антенн заказывают в специализированных компаниях, а те уж сами согласовывают все вопросы с ЖЭКом. В Рф наикрупнейшая из таких – Триколор.

Общие сведения о спутниковом вещании

Вещательные спутники размещаются на геостационарной орбите, на высоте 35 786 км над уровнем моря в плоскости экватора Земли. Орбитальная скорость на таковой высоте равна скорости вращения Земли, потому спутник висит над одной и той же точкой ее поверхности. Место нахождения спутника на геостационарной орбите именуется точкой стояния.

В справочных руководствах точки стояния спутников обозначаются их географической долготой: угловым расстоянием от нулевого (гринвичского) меридиана. Это необходимо учесть при ориентировании антенны и давать поправку: из данной точки гринвичский меридиан «виден» под углом, оборотным долготе места. Как видны некие стационарные спутники из Гринвича, показано на рисунке.

Пример 1: долгота центра Воронежа – 39 градусов 15 минут восточная. Точка стояния спутника Eutelsat II F4 – 7 градусов к востоку, т.е. из Гринвича этот спутник виден под 7 градусов к востоку. Если б Eutelsat II F4 висел точно над нулевым меридианом, антенну для его приема необходимо было бы поворачивать на 39 градусов 15 минут в сторону Гринвича, т.е. к западу. А так как Eutelsat II F4 уже «сдвинут» на 7 градусов к Воронежу, антенну необходимо повернуть к западу на 32 градуса 15 минут.

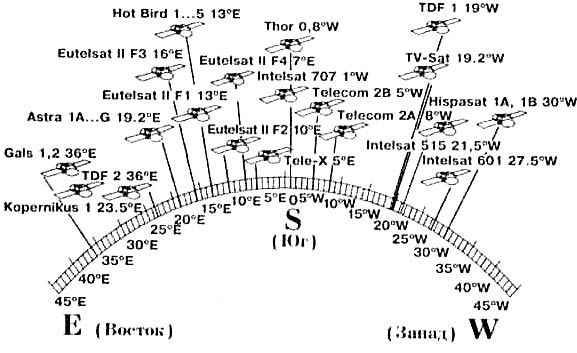

С Земли стационарная орбита «видна» на небосводе в виде так именуемого «пояса Кларка». Не следует путать его с небесным экватором. Угловая высота небесного экватора изменяется в течение года, а пояс Кларка «виден» как дуга кривой, вырождающейся от окружности на полюсах до прямой полосы на экваторе. В горизонт пояс Кларка «упирается» точно на востоке и западе, независимо от места.
В определенном географическом пт наивысшая точка пояса Кларка размещена точно на юге, а ее угловая высота равна оборотной географической широте места: 0 на полюсах и 90 градусов на экваторе. Потому в больших широтах прием спутникового телевидения затруднен либо совсем неосуществим: пояс Кларка «ложится» на горизонт, и сигнал спутника, даже если он и «светит» сюда, «глохнет» в толще атмосферы.

Пример 2: географическая широта центра Воронежа – 51 градус 20 минут северная. Наивысшую точку пояса Кларка видно отсюда под 90 градусов минус 51 градус 20 минут = 48 градусов 40 минут точно на юге.

Спутники источают сигналы не во все стороны, это было бы очень расточительно. Передающие антенны спутников – направленные, и «освещают», обычно, местность страны-владельца, либо регион, на который ведется вещание. Потому все спутники, видимые из данного места, «поймать» нельзя: он-то, может быть, и виден, но «светит» в другую сторону.

Если спутник «светит» точно вниз, то он, в принципе, может вещать на все полушарие под собой, имея антенну с диаграммой направленности с раскрывом чуток более 10 градусов. Но на расстоянии 36 000 км для этого нужна мощность передатчика более 10 кВт, солнечные панели соответственной площади, а весь таковой спутник необходимо выводить на орбиту томным носителем. Потому широковещательных спутников не так много.

Видео: базисные моменты направления спутниковой антенны

Спутниковое ТВ – дома

Скажем сходу: ручная юстировка (т.е. ориентирование на подходящий спутник) остронаправленной антенны – дело тонкое. Здесь решают дело не теоретические познания, а опыт, рабочие способности («память мускулов») и просто чутье. Потому при покупке «тарелки», хотя бы в том же Триколор ТВ, лучше сходу заказать и установку с юстировкой. У набивших руку мастеров дело это спорится, так что услуга такая не чрезвычайно дорога.

Но, даже если вы и не большой любитель делать все , после бури либо шквального снегопада антенну, может быть, придется переюстировать. Потому дальше будет описана и процедура юстировки. Но до того как юстировать, антенну с оборудованием необходимо избрать, приобрести и установить.

Что и как будем глядеть?

В справочных руководствах указаны места стояния и характеристики сигнала всех стационарных вещательных спутников. Но в определенном населенном пт условия их приема могут значительно изменяться. Обыденный пригорок, в особенности в северных районах, в состоянии сделать невидимым спутник, который вообще-то сюда отлично светит.

Потому при покупке антенны проконсультируйтесь с торговцем, какие спутники у вас отлично принимаются, изберите три (на одну антенну можно принимать до 3-4 спутников), и запишите характеристики их сигналов:

Несущие частоты передатчиков спутников. Например, для 1-го из самых фаворитных спутников – Sirius – она будет 11,766 GHz; все спутники вещают в т. наз. Q-диапазоне со средней частотой в области около 10 GHz. Но не пытайтесь «ловить» частоту спутника – не 20-е годы на дворе, и даже не 60-е.
Плоскости поляризации сигналов. На одной и той же частоте можно передавать без обоюдных помех два сигнала с взаимно-перпендикулярно направленными векторами электрического поля. Направлением поляризации считают направление электронного вектора. Поляризация может быть горизонтальной «H», либо вертикальной «V».
Скорости передачи данных. Спутниковое вещание – цифровое, по технологии SR (Single Root). Пример обозначения скорости: 27 500 SR либо просто 27 500. Числа означают, сколько кадров (пакетов) за секунду проходит по каналу связи. Только не путайте с телекадром: тут кадр – спецефическим образом организованный пакет данных.
Частоты гетеродина конвертора для избранных спутников. Они лежат в том же Q-диапазоне, но отличаются от несущей на значение промежной частоты, которая пойдет на ресивер. Например, при несущей 11,766 GHz и частоте гетеродина 10 750 kHz (10,750 GHz) частота приема ресивера будет 1016 kHz (1,016 GHz). Вот почему частоты не «ловят», как до этого ловили радиолюбители: чем поближе мы подбираемся к телеку, тем больше сказывается погрешность установки частоты.

Выбор антенны

Выбор фактически антенны сводится к определению ее поперечника. Для домашнего приема в южных регионах довольно «тарелки» поперечником 60 см; в местах от Санкт-Петербурга и севернее для устойчивого приема необходимо зеркало антенны поперечником 1,2 м.

Многие задумываются, что большой «тарелкой» легче «поймать» спутник. Как раз напротив. Огромное зеркало обеспечивает сигнал большего уровня и свойства, но достигается это сужением диаграммы направленности, так что большой «тарелкой» «поймать» спутник как раз сложнее. Антенны с большой апертурой употребляются более всего как источники сигнала для систем наземного вещания и в других случаях, когда требуется предстоящая трансляция.

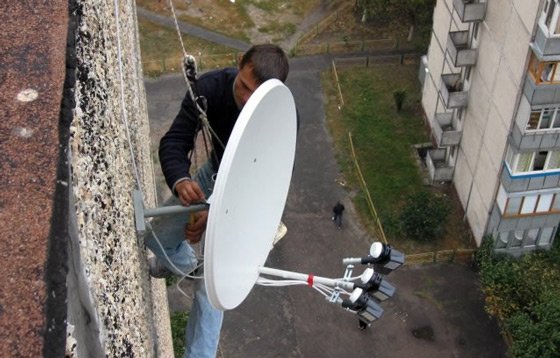

Если вы собираетесь принимать несколько спутников, то необходимо совместно с антенной приобрести и мультифит – монтажную планку для установки нескольких конверторов с возможностью регулировки их положения по отдельности. Обычно, торговцы сходу спрашивают: «Одно гнездо либо мультифит?». В любом случае, в мультифит можно поставить и один конвертор, а позже добавить еще; стоит же мультифит дешево. Так что лучше сходу брать «тарелку», укомплектованную мультифитом.

Выбор конвертора

Последующий шаг – выбор конвертора. Конвертор – это та «головка», которая преобразовывает сигнал от спутника, отлично «пробивающий» атмосферу, в сигнал для ресивера, который рядовая электроника может обрабатывать без особенных сложностей.

Конверторы бывают 3-х типов: с радиальный поляризацией, с переключаемой H-V и с фиксированной. 1-ые – менее чувствительные, но могут принимать хоть какой сигнал. Последние – самые чувствительные, но для приема сигналов с разной поляризацией их нужно поворачивать на 90 градусов. В обыденных критериях приема лучше использовать конвертор радиальный либо переключаемый.

Чувствительность, уровень собственных шумов и стабильность частоты гетеродина (от которых значительно зависит уровень и качество сигнала), также защищенность конвертора от погодных воздействий (он ведь снаружи) очень изменяются от модели к модели и от производителя к производителю. Определенную модель, подходящую по стоимости, лучше выбирать по советам торговца антенны и отзывам опытнейших абонентов.

Ресивер и оборудование

А вот от модели ресивера в бытовых критериях качество и уровень сигнала практически не зависят. Здесь необходимо ориентироваться на сервисные функции и стоимость. Одно только условие: если вы собираетесь глядеть ТВ «в цифре» с HD-качеством, у ресивера должен быть выход Ethernet (разъем компьютерной сети). О сопоставимости эталонов можно не хлопотать: все современные сетевые устройства «понимают» все общеупотребительные протоколы обмена данными без дополнительных пояснений.

Из дополнительного же оборудования необходимо приобрести DiSEqC – коммутатор питания конвертеров. Бытовой ресивер (кстати, по-русски ресивер – приемник; кальку с британского делают, чтоб не путать с радиоприемниками) обеспечивает питанием один конвертор; для перехода со спутника на спутник необходимо переключать питание на подобающую «головку».

Установка антенны

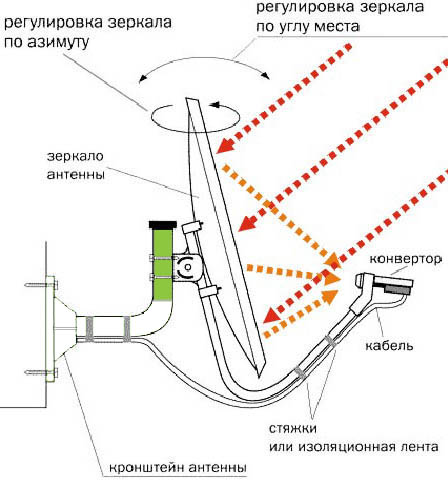

Какой должна быть верная установка спутниковой тарелки, видно на рисунке. Принципиальное событие: монтажная часть («шея») трубостойки (выделена зеленоватым) должна быть строго вертикальной в 2-ух плоскостях. По другому юстировка антенны перевоплотится в длинный истязающий труд.

Место для установки антенны необходимо выбирать кропотливо. В створе зеркала не должно быть ничего, даже оконного стекла. Створ зеркала не совпадает с его геометрической осью: для спутникового приема употребляются зеркала косого падения. Куда по сути «смотрит» створ зеркала, также видно на рисунке. То, что с места установки антенны должна просматриваться южная часть небосвода, пояснений не просит.

Если вы живете в личном доме, не поленитесь поднять антенну повыше. Подъем антенны на 10 м уменьшает запыленность воздуха вокруг нее в два раза, что очень сказывается на качестве приема.

Поначалу устанавливается одна только трубостойка. Набор из зеркала, его регулируемого крепления, кронштейна и конвертора собирается дома – так удобнее сначала выверять вертикальность трубостойки.

Крепление спутниковой антенны с стенке нельзя делать шурупами в пластмассовых дюбелях – антенна с течением времени «уйдет». Необходимо использовать цанговые шпильки длиной более 200 мм и поперечником более 8 мм, на их надевают опорную плиту и закрепляют гайками с контргайками.

Видео: пример монтажа тарелки

Юстировка спутниковой антенны

Инженерный компас

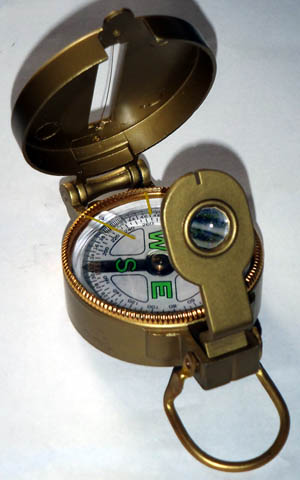

Очень упрощает юстировку спутниковой антенны даже новенькому инженерный компас. Как он смотрится, видно на рисунке. Стоимость – низкая. Плюсы его:

Брать азимут можно одним взором, не шевеля компас.
Вращая лимб с риской, можно заблаговременно учитывать магнитное склонение места; его перед юстировкой необходимо выяснить на местной метеостанции. Справочных данных нет, т.к. магнитное склонение от года к году изменяется.
Компас оснащен дефлектором, значительно уменьшающим девиацию.

Искусно пользуясь инженерным компасом, грамотный и осторожный человек, в первый раз в жизни взявшийся за юстировку «тарелки», в течение получаса точно «ловит» спутник. Если же воспользоваться обыденным компасом Андрианова либо туристическим, о магнитном склонении можно не мыслить: погрешность установки азимута будет больше.

Примечание: магнитное склонение в средних широтах не очень изменяется от места к месту. Довольно выяснить, каково оно в областном городке.

Порядок юстировки

Сразу необходимо учитывать магнитное склонение. Если оно восточное, его необходимо отнять от долготы места; если западное – прибавить к ней. На 1-ый взор может показаться, что необходимо делать напротив, но учтите, что спутники – на юге; магнитное склонение же дается для северного конца стрелки компаса.

Дальше вычисляем настоящий азимут среднего из принимаемых спутников, как описано сначала статьи. Потом, повернув на угол, соответственный долготе места, схему расположения спутников (считаем, что наша широта не очень отличается от гринвичской) приблизительно определяем его угол места.

Потом, прицеливаясь по кронштейну конвертора, как по стволу ружья без мушки, при помощи инженерного компаса с поправкой на магнитное склонение выставляем антенну на подходящий азимут. Грубо, на глаз, выставляем створ антенны по углу места.

Для юстировки антенны телек с ресивером выносим наружу ближе к ней; запитываем через удлинитель. Коммутатор питания пока не подключаем: первоначальную юстировку делают по среднему конвертору. Потом:

Подключаем телек и конвертор к ресиверу, включаем оборудование, задаем в меню ресивера («Установка антенны» -> «Ручной поиск») нужные характеристики сигнала, по аннотации к нему.
Включаем режим поиска сигнала.
Осторожно и плавненько качаем антенну вверх-вниз, пока ресивер не «схватит» спутник. При 60 см тарелке и если все поправки верно учтены, корректировки азимута не требуется.
Если «не ловится», проверяем снова азимут и, меняя его шагами по 3 градуса вправо-влево, повторяем функцию «качания». Для зеркала 1,2 м шаг 2 градуса.
Когда сигнал пойман, очень осторожно, «не дыша», немножко поворачивая и качая антенну, добиваемся лучшего свойства и уровня сигнала. Ценность – за качеством. При 60% уровня и 80% свойства устойчивость приема будет в два раза выше, чем напротив.
Осторожно, по диагональной схеме, в несколько приемов туго затягиваем гайки крепления антенны. При всем этом необходимо всегда держать под контролем сигнал. Если при затягивании некий гайки сигнал «поплыл», ее пока оставляют, и подтягивают диагональную ей.
Из головного меню ресивера проверяем, тот ли спутник пойман. Если все характеристики были выставлены вручную, сбоев, обычно, не бывает. Но если «вдруг» – ослабляем тарелку, и – начинай поначалу.
Включаем снова «Уровень – качество» и, осторожно передвигая взад-вперед и чуток поворачивая конвертер в гнезде, добиваемся еще наилучшего, как может быть.

Внимание! Юстировку делаем, стоя за зеркалом и держа рукою кронштейн конвертора. За зеркало ворочать нельзя – оно может погнуться, а от хоть какого предмета, оказавшегося в апертуре антенны либо перед головкой конвертора, сигнал пропадет.

Дополнительные каналы приема

Подключаем к ресиверу последующий конвертор. В меню выставляем его характеристики.
НЕ ТРОГАЯ АНТЕННЫ, плавненько и осторожно поворачиваем конвертор вправо-влево, пока он не «схватит» спутник.
Убеждаемся, что «поймали» то, что необходимо, как описано выше.
Двигая конвертор вперед-назад (это т.наз. дофокусировка) и вращая (юстировка по плоскости поляризации), добиваемся лучшего сигнала.
Аналогично юстируем 3-ий конвертор.

После «поимки» всех спутников аккуратненько обматываем разъемы сырой резиной, укладываем и прикрепляем кабели. Потом переносим оборудование в дом на место, подключаем коммутатор питания. В меню «Установка конвертора» для каждого спутника выставляем DiSEqC, задаем им произвольные пользовательские номера и/либо наименования.

Все, на этом установка спутниковой антенны окончена. Осталось в меню ресивера избрать и настроить нужные программки (каналы). Но это – отдельная тема. Как и установка антенны на мотоподвес, который сам находит хоть какой спутник безо всяких усилий владельца.
